内容摘要：该系统是以TMS320DM642为核心，结合视频编解码芯片，并外扩大容量的存储器，实现4路视频输入与1路视频输出。本文主要介绍了基于TMS320DM642的视频监控系统的硬件设计，主要包括视频输入/输出模块的设计、电源模块的设计、外部存储器模块的设计，同时介绍了基本的硬件调试方法。该系统具有视频传输延迟短、处理速度快的优点，可应用于实时视频图像处理。
引 言
本系统使用DM642作为核心，具有强大的运算能力和高速的数据通道。应用于如车牌识别、指纹识别、远程监控、智能化小区监控，图像算法研究均具有其他处理器难以抗衡的效果。
1 硬件总体设计

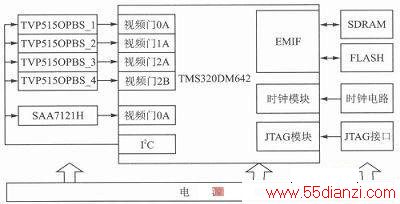

硬件结构如图1所示。输入的视频模拟信号经过解码芯片TVP5150转换为数字信号，TMS320DM642的EDMA控制器将大量的视频数字信号存放在SDRAM内，供用户处理，然后将处理后的视频数字信号通过编码芯片SAA7121转换为PAL或NTSC标准制式的模拟电视信号输出。其中，可实现4路视频输入。
2 硬件各模块设计
2.1 TMS320DM642
本系统选择的DSP为TMS320DM642，该处理器是专门为视频与图像应用量身定制的，能够满足各种类型视频客户端应用的需求，诸如VoIP视频、视频点播(VOD)、多信道数字视频录像以及高品质视频编解码等应用。
TMS320DM642具有高速并行处理内核，主频达到600MHz，计算能力达4 800 MPIS;采用高级甚长指令字结构，使得在一个指令周期内能够并行处理8条32位的指令，片内还集成了3个带视频FIFO的高速视频口(VP0～VP2)和1个McASP音频口。
TMS320DM642内部具有64通道的EDMA，保证CPU和外部器件可以高速并行的传输数据;它的EMIFA接口数据总线宽度为64位，最高数据存取频率为133 MHz，可直接与大容量、低成本的SDRAM芯片无缝连接。
TMS320DM642采用了两级缓存机制，CPU和一级程序高速缓存(LIP)及一级数据高速缓存(LID)直连，两块Cache分别为16 KB，工作在CPU全速访问状态。可配置的二级缓存(L2)有256 KB，它是数据和程序共用的。
2.2 电源管理模块
电源管理模块由2部分组成：供电电路和电源监测电路。
2.2.1 供电电路

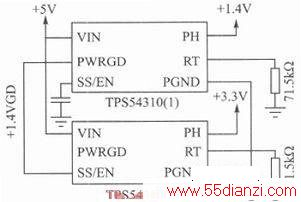

设计中采用2片TI公司的电源芯片TPS54310，分别给TMS320DM642提供Cvdd和Dvdd电压，如图2所示。
要解决Cvdd与Dvdd的上电顺序问题，将TPS54310(1)的PWRGD引脚和TPS54310(2)的SS/EN引脚相连，当TPS54310(1)的输出电压达到稳定的+1.4 V后PWRGD引脚输出高电平送到TPS54310(2)的SS/EN引脚，当这个值高于1.2 V时，芯片(2)开始工作，这就保证了CPU内核的上电时间早于I/O的上电时间。
视频解码芯片TVP5150和编码芯片SAA7121采用+1.8 V和+3.3 V电压，由于涉及到模拟信号，因此这两个电压又分为数字(+1.8 V和+3.3 V)和模拟(+1.8 VA和+3.3 VA)两种;为了减小系统的功耗，用到的所有电平转换芯片都采用其输入容限(+5 V)内的+4.1 V电压。
设计选用TPS767D318芯片产生视频编解码时需要的+1.8VA和+3.3 VA模拟电压，通过片状铁氧体磁珠BLM18PG121SNl可以将+1.8VA转换为+1.8 V。将+5 V电压经过二极管MMBD4148降压，产生电平转换芯片所需的+4.1 V。
2.2.2 电源监测电路

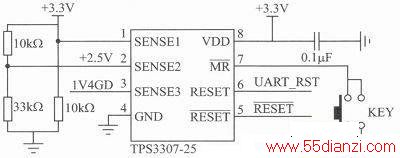

设计中选用了TI公司生产的TPS3307-25芯片，它的固定复位信号时间长达200 ms，能满足系统中所有芯片的复位需求，可监控的电压范围包括2.5 V、3.3 V，本设计中对系统中+3.3 V电压和2.5 V电压以及TPS54310(1)的PWRGD引脚(1.4 V)进行监测。如图3所示，这个监测电路提供了两种复位方式：①在电源电压降到一定的门限值以下，将强制系统进入复位状态;②可以通过MR#引脚上的按键对系统进行手工复位。
2.3 外部存储器扩展模块
TMS320DM642的EMIFA是一个64位宽的接口，可以实现与多种同步和异步存储器的无缝连接。EMIFA最大的总线时钟可达133 MHz。
2.3.1 EMIFA与SDRAM的接口设计

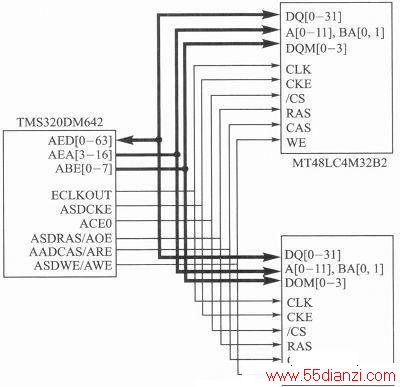

本设计中选用2片MICron公司开发的32位数据总线的MT48LC4M3282芯片组成64位数据总线与EMFI直连。连接如图4所示。
SDRAM的地址线A[0-11]与TMS320DM642的地址线AEA[3-14]相连，由于该DSP的数据线是64位的，需要8个字节对齐，占用3位地址线，所以从TMS320DM642的地址线的第4位开始相连。两片SDRAM数据输入接口分别连接TMS320DM642的数据线AED[0-31]和AED[32-63]。字节使能引脚DQM[0-3]连接TMS320DM642的引脚ABE[0-7]，其中，DQM0控制DQ[0-7]字节使能，DQM1控制DQ[8-15]字节使能，DQM2控制DQ[16-23]字节使能，DQM3控制DQ[24-31]字节使能。
2.3.2 EMIFA与FLASH的接口设计

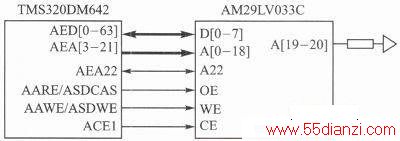

本设计选用AMD公司生产的32 MB的AM29LV033C芯片。连接如图5所示。
AM29VL033C的输出使能(OE)和写使能(WE)与TMS320DM642的输出使能和写使能信号直接相连，AM29VL033C的芯片使能(CE)与TMS320DM642的ACE1相连，作为片选信号。8位数据总线直接与TMS320DM642数据总线相连，低19位地址总线A[18-0]与TMS320DM642的AEA[21-3]连接，A[19-21]三地址引脚用电阻下拉，保留待以后扩展应用。
2.4 I2C总线模块
TMS320DM642集成有I2C总线接口，用于与I2C总线外设通信。本设计中TMS320DM642就是通过I2C总线模块对TVP5150、SAA7121进行配置的。由于需要对4个TVP5150进行不同的配置，而TVP5150只有两种I2C地址，所以一路I2C总线是无法实现对4路TVP5150的配置的。
如图6所示，采用信号分离器SN74CBT3257将I2C总线信号分离成两路，结合TVP5150的地址选择信号，分别对4路TVP5150进行配置。
2.5 视频采集模块
本设计中TMS320DM642的3个视频口均采用了8位BT.656模式。其中VP0和VP1采用了单通道方式，VP2采用了双通道方式。
视频解码芯片选用了TI公司生产的TVP5150芯片。该芯片是一款超低功耗的视频解码器，正常工作时功耗仅为115 mW，在省电模式下功耗不超过1 mW，它支持PAL/NTSC/SECAM制式的视频信号。

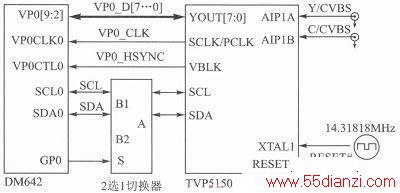

视频采集部分的电路连接如图7所示，图中只给出了1个TVP5150芯片与VP0口连接的示意图，其他3个芯片的连接类似。
图中TVP5150的AIP1A和AIP1B是2个模拟视频输入，支持2路CVBS模拟信号或者1路S-Video模拟信号。图中的14.318 18 MHz时钟由CY223 81芯片提供，RESET#信号由电源监测模块提供，数据输出YOUT[7：0]与TMS320DM642的VP0[9：2]相连，SCLK引脚输出的27MHz时钟连接到TMS 320DM642的时钟输入引脚VP0CLK0，作为视频回放时的同步时钟使用，场消隐信号VBLK连接到TMS320DM642的VP0CTL0。
系统中使用了4片TVP5150来实现4路模拟视频的输入，TVP5150上与YOUT7复用的I2CSEL引脚通过接上拉或下拉电阻，可以进行从地址的选择(见表1)，这样就可以将2个TVP5150芯片连接到同一组I2C总线上去。因此系统中用到了2组I2C总线，见I2C模块。
