音视美M3200中控器写码流程

　　音视美M3200中控主要由主机和控制面板两部分组成。主机前面板很简洁，只有几个状态指示灯；后部稍显复杂，布局有各种信号端口和相关设备的电源插座。

　　具体写码步骤如下：
　　
　　1．准备工作
　　
　　1)如果是给一台新的中控写码，准备工作就很简单，所需附件厂家一般在包装箱内都准备好了，只需准备一台电脑即可（台式机、笔记本都可以），但一定要有COM口（串口），如果没有COM口，就需要准备一条USB转COM口的转接线。
　　
　　分享一点经验：选择USB转COM口的转接线时，最好不要购买那种转换芯片是软封装的产品，因为这类产品的可靠性差，有时候会出现不能连接设备或通信错误的问题，会给写码工作带来不必要的麻烦。
　　

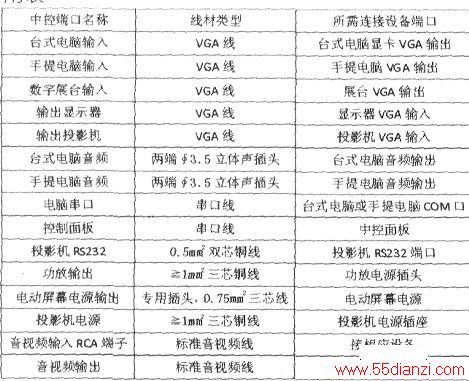

　　2)各种信号线需根据设备类型做相应的准备，具体见附表。
　　
　　3)如果是已经安装好的中控只是由于更换投影机的品牌后需要写码。可能还需要准备一条RS232串口线，因为—般工程商安装好设备后，都会把串口线取走（以防无关人员随意设置中控，而导致设备的人为故障）；另外还要准备该中控的写码软件和串口调调试软件。
　　
　　2．连接设备
　　
　　中控与其他设备的连接方式见附表

　　需要注意几点：控制投影机的串口线、电动屏幕和投影机的电源线，一般需要现场制作，中控RS232端口的信号发送脚一定要对应投影机RS232端口的接收脚（此中控的“投影机RS232”端口第③脚是发送脚，⑤脚是接地脚），否则中控是控制不了投影机的。投影机接收脚，不同品牌和型号定义不同，具体应参照投影机的使用说明书；电动屏幕的电源线需要改制，不能使用原来的插头和手动升降控制盒（可根据控制盒里的接线方法，记下电源线中各芯线的定义，分为升相线、降相线、公共零线，然后再剪去控制盒），要使用中控厂家配套的专用插头，且只能插在中控“电动屏幕电源输出”插座上，绝对不能插在其他插座上，否则会引起短路跳闸，严重时还会损坏相关设备；投影机的电源线在制作时要注意接地～定要正确，千万不能接错，否则会烧坏投影机和中控的信号端口。
　　
　　3．安装软件
　　
　　将随机光盘插入电脑，运行安装文件．如果安装在默认路径，一直点击“下一步”即可完成软件的安装。
　　
　　4．开始写码
　　
　　1)从开始菜单或桌面运行“MCCS多媒体中控系统verl.4”中控软件，出现主界面。
　　
　　2)点击左上角“系统电源开”按钮，开启中控电源。如果此时不能打开中控电源，说明电脑串口连接或设置有错误，这时就点击“系统”按钮，再点击“参数设置”按钮，如果此时弹出“请输入口令”窗口，直接点击“确定”按钮，有一个“当前使用”选项，选择对应的COM口即可。
　　
　　3)点击“投影机”按钮，就出现投影机写码界面，“系列”栏中列有常见的投影机品牌，选择所需控制投影机的品牌，下方方框内就出现投影机的型号。一般相同品牌的投影机RS232控制码是通用的，所以型号栏中只显示一个或几个型号，如果有多个型号，则选择与被控投影机相近的型号，右边“参数”栏即出现对应的控制码参数。

　　4)核对显示的参数是否与当前投影机的控制码参数一致（包括波特率、十六进制控制码等），如果一致，点击右下角的“设置”（有的中控是“写入”或“发送”）按钮，几秒钟后，控制码就写入中控了。如果参数有出入，则要做相应的修改，再写入中控。
　　
　　(5)如果在左边“投影机系列”栏里面没有所需写码的投影机品牌，则点击图7所示的“添加”按钮，先添加投影机品牌，再添加型号，然后可以根据投影机厂商提供的十六进制控制码，填人到各对应栏，填写好后再写入中控。
　　
　　5．数据校验
　　
　　(l)如果现场有投影机，数据校验就很方便，可直接连接投影机测试各控制功能是否正常。
　　
　　(2)如果现场没有投影机或控制异常，就需要用“串口调试精灵”来检查中控发送出的RS232控制码是否正确。具体方法是：将中控“投影机RS232”端口与电脑的COM口连接好，在电脑上运行串口调试程序，选择连接的串口序号，波特率、校验位、停止位与相应投影机参数一致，并选择“十六进制显示”。
　　
　　然后按中控面板上“投影机开”按钮，在串口调试程序的“接收数据区”就有十六进制数据显示，核对显示的数据与投影机相应功能控制码是否一致，如不一致，就需要重新写码并检查错误出在哪里；如一致，则清空显示后，再测试其他功能，直到全部正常，中控写码就完成了。
