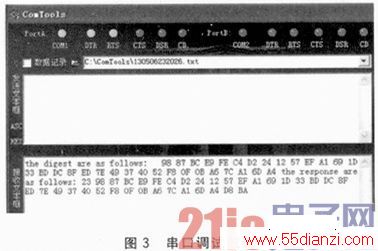

通过串口接收到的主机计算的结果(digest)和ATSHA204发送回来的结果截图如图3所示。图中前32字节为SHA-256计算所得的digest，后面为devICe发回来的count(1字节)+response(32字节)+crc(2字节)，可以看出中间的32字节和SHA-256计算所得相同，因此便可认证成功。反之，如果芯片中的密钥数据不是用户定义的。那么返回的response和SHA-256计算的不同，则认证不成功，从而实现了程序加密。
5 测试

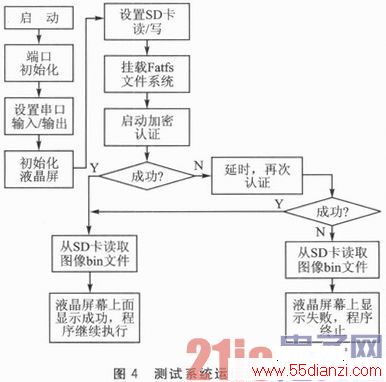

为了更好地验证加密系统的可靠性与可行性，在测试认证基本功能之后，将其嵌入到一个实际系统中，对加密性能进行测试。基于已有的ATmega128硬件平台，选取SD卡文件系统读取程序作为测试，系统的运行流程如图4所示。
本系统采用开源的Fatfs文件系统作为SD卡的文件系统，SD卡与ATmega128的通信方式采用传统的SPI方式，SD卡中存放已经转换好的单色分辨率为128×64的位图bin文件，认证部分只作为一个具有返回值的子函数，根据返回值确定是否成功。
如果成功，则程序继续执行;如果不成功，延时1 s再次启动加密芯片进行认证。如果成功，则视同认证成功;如果还是不成功，则通过液晶显示屏提示不成功，使用assert语句终止程序。

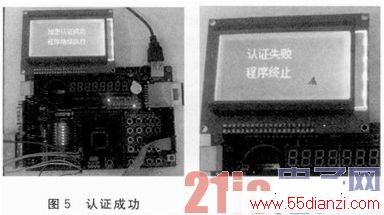

测试中采用置换不同配置的加密芯片来测试加密的可靠性，认证成功和失败时的情况分别如图5和图6所示。
结语
本文主要介绍了Atmel公司最新加密芯片ATSHA204的原理和使用方法，初步对其中使用到的加密算法SHA-256进行了简单介绍，最后在ATmega128平台使用I2C总线接口模块，利用中断方式实现SD卡的数据发送与接收，并通过MAC方式实现了认证，并详细描述了程序流程，解析了部分程序语句。本设计具有很强的实用性，ATSHA204是目前广泛使用的加密芯片，是Atmel公司加密芯片的典型产品，本设计对于指导实际应用具有参考意义。
