LTC2945 具有用于电流和电压以及功率的最小值和最大值寄存器，从而免除了连续软件轮询之需，并把 I2C 总线和主机解放出来以执行其他的任务。除了检测和存储最小值 / 最大值之外，LTC2945 还具有最小 / 最大限值寄存器，可用于在任何限值被超过的情况下发出一个警报信号，这再次免除了增设微处理器 (以持续轮询 LTC2945 和分析数据) 的需要。对于电源监视器而言，警报响应与最小值和最大值寄存器同等重要。图 5 示出了 LTC2945 是怎样利用软件和硬件来产生警报信号。将测得的数据与用户定义的门限进行比较;过压、欠压、过流、欠流、过功率和欠功率门限均可定义并同时监视。接着，一个状态寄存器负责通知用户哪个参数门限已被超过，而实际的故障值则被记录于另一个寄存器中，并可在以后进行查询。一个单独的警报寄存器允许用户根据SMBus警报响应协议来选择将由哪个参数做出响应，此时将播送警报响应地址并拉低 /ALERT 引脚电平，以将警报事件通知主机。

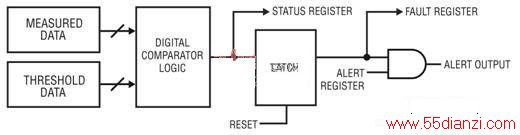

图 5：LTC2945 故障警报信号的发生
LTC2945 采用了一个标准的 I2C 接口，该接口与外界的通信能力有了非常独特的提升。可提供 9 个 I2C 器件地址，因此可以容易地把多个 LTC2945 设计在同一个系统设计中。所有的 LTC2945 器件都响应一个公共地址，这使得总线主控器能够同时对多个 LTC2945 进行写操作，这与其各自的地址无关。一个阻塞总线复位定时器负责内部 I2C 状态机的复位，以使正常的通信能在 I2C 信号保持于低电平超过 33ms 时 (阻塞总线情况) 得以恢复。一个分路 I2C 数据线可轻便地免除使用 I2C 分路器或组合器 (以实现横跨一个隔离边界的双向数据发送和接收) 的需要。此外，LTC2945-1 还具有一个反相数据输出，以与负输出光隔离器配置一起使用。
结论
LTC2945 是一款可适应众多应用的通用型电路板级电源监视器，为用户提供了一种简单但非常有效的电压、电流和功率监视方法。高性能单元式部件使 LTC2945 能轻而易举地监视 0V 至 80V 的正和负电源轨，并拥有同类最高的准确度。由于提供了独立的高电压监视和电源引脚、以及一个用于支持超过 80V 电源的内置稳压器，因此用户获得了多种供电选项。与 LTC2945 的卓越模拟性能相匹配的是其可减少主机资源占用的数字特性，包括一个乘法器、最小值 / 最大值寄存器、可配置警报和一个非常有能力的 I2C 接口。
