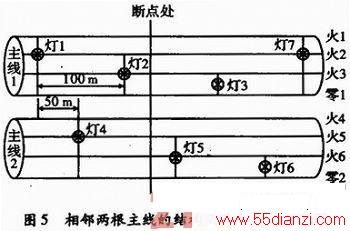

在确定断线的方位和位置时，根据电灯的电容特性，可依次扫描各个主线上的各根火线与零线之间的电容值，来确定对应火线上电灯的个数，进而判定断点处的位置。以第1、第2号主线为例，如图5所示。在扫描主线1时，先扫描火1与零1之间灯的个数，可确定断点处在灯1和灯7之间，再扫描火2与零1之间灯的个数，就可知道断点处在灯2和灯7之间，接着扫描火3与零1之间灯的个数，则可确定断点处在灯2与灯3之间。和扫描主线1的步骤相同，接着扫描主线2，就可发现断点处位于灯4与灯5之间。然后根据主线1与主线2之间的位置关系，可确定断点处位于灯2和灯5之间，位置可以精确在50 m范围内。

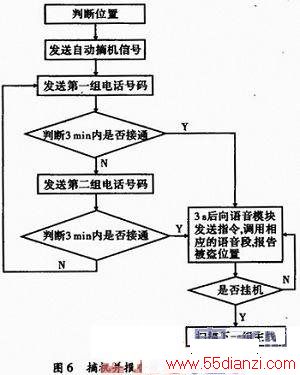

程序初始化阶段包含要用到的各个参数的初始值的设定和单片机的自学习过程。自学习就是每次系统启动时，单片机通过计算从555芯片送入的脉冲周期，确定电灯的个数，并将结果作为基准存储到指定单元中，当系统在运行过程中发现某条电缆上电灯数目与存储单元中与其对应的电灯个数不同时，就会启动报警程序。增加自我学习过程是为应对以后变电所有可能根据实际需要而做出的电灯的正常增减，使系统不至于在正常增减的情况下，发生错误报警，提高系统的自适应性。摘机并报告位置的程序流程图如图6。在此程序流程图中，是以单片机存放两组电话号码为例说明报警的过程，并可根据需要，自由增减电话号码。
4 结束语
在实际应用中，可以在环城路的每个变电所内安装该系统，各系统可以检测对应变电所的左右各750 m距离的电缆，误差距离可控制在50 m以内，具有较好的防盗报警效果。并且，通过对拨号模块的改进，便于做出基于GSM和小灵通等无线方式的报警系统。
