其中，两个STA为起始位，每个STA由01111110组成；后面的内容是上层IrLAP协议加载来的数据，包括8位地址位、8位控制位和n×8位数据位(nMAX=256)；FCS为16位的CRC校验位；STO为停止位，由01111110组成。
IrDA物理层1．1版本应用于FIR通信方式。它采用4PPM调制方法，以500 ns为固定时隙并将其4等分，根据脉冲在时隙的位置来确定数字模式。4PPM调制方法具有4 Mbps的传输速率，在此速率下，封装包是以同步方式传送的。IrDA物理层1．1版的帧结构如图8所示。
其中，16PA为16位的引导码1000 0000 1010 1000；一个STA起始位由0000 1100 0000 1100 0110 0000 01100000组成；后面的内容同样是上层IrLAP协议加载来的数据，包括8位地址位、8位控制位和n×8位数据位(nMAX=256)；FCS为32位的CRC校验位；STO为停止位，由0000 1100 0000 1100 0000 0110 0000 0110组成。
3．3 红外网络的建立过程
红外网络节点由IrDA通信协议的IrLAP完成链路连接，IrLAP在红外信道上提供了一种可靠的数据传输机制。在网络中，各收发模块以红外方式通信时实现寻址、地址冲突处理、恢复机制、工作站的发现／识别、连接建立、主站竞争、媒体接入控制等功能。在面向连接的业务中，IrLAP为所支持的数据链路提供了业务的服务质量，可选的数据块大小为64～2 048位，可选波特率为9 600～4 000 000 bps，等待时间阈值为3 s，最大探询时间为50～500 ms。
IrLAP定义了3种帧：
①无编号帧。用于建立和释放数据链路，报告过程错误，传送数据。
②监督帧。用于链路管理，如应答接收帧、传输站点状态报告帧序列错误。
③信息帧。用于传输信息。

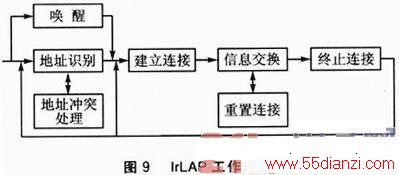

IrLAP的工作过程包括地址冲突处理、建立连接、唤醒、信息交换、重置连接、终止连接。IrLAP工作过程如图9所示。
一旦通过IrLAP建立了链路连接，链路的使用和应用参数的设定将由IrLMP协议来管理。IrLMP的工作过程包括LSAP(链路业务接入点)连接控制、站点控制、IrLAP连接控制等。红外站点间的通信出现碰撞时，用超时重传方法来解决。
IrLAN是基于上述协议的高层协议，支持IrDA与其他已有局域网的互连。基于IrLAN协议的移动站的工作方式有3种模式：接入点、对等式、主机式。IrLAN使用TinyTP协议来分割和组装分组并进行流量控制。
结语
本文采用漫射红外的方式，完成了家中局域网的建立，实现了红外通信功能。无论是控制命令的响应速度，还是红外数据的传输速度，都达到了理想的效果。这样，遥控器或控制终端可以对家中的所有电器设备进行控制。例如，可对智能家居系统编制情景功能如“夜间模式”，即可自动关闭窗帘，开启客厅灯光，打开电视机、空调、音响，并将家庭报警设备设置为主人在家的模式，防止误报——无需繁琐地逐个操作各种电器及设备。
