防盗电控锁及其扩展应用分析

防盗电控锁及其扩展应用分析

点击数:7886 次   录入时间:03-04 11:39:06   整理:http://www.55dianzi.com   安全-防盗-报警

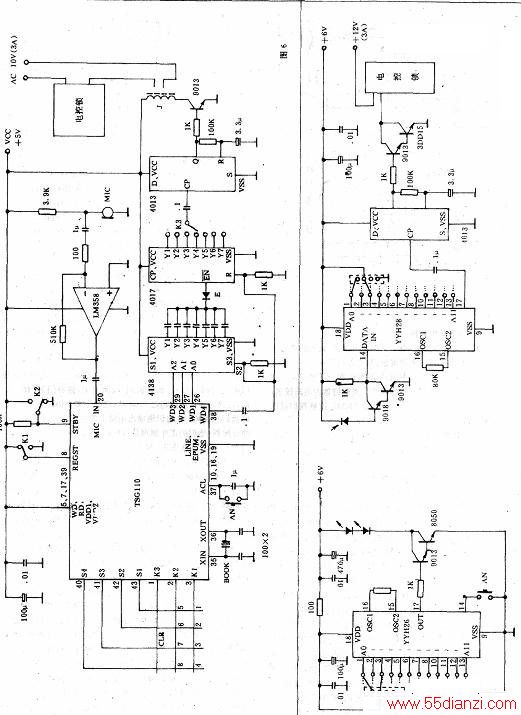

原理图

  YYH26、YYH28是一对编、解码lC,其中YYH26的A0……All是发射编码端,Al~All可分别接vCC、vss、悬空或接AO(AO只能接vcc、vss、悬空),每一种不同的连接就是一种具体的编码状态,因此YYH26共有400万组密码。YYH28也具有AO~A11十二个解码端,只有当发射器与接收器的编码完全一致时,接收器才响应发射器的红外遥控,届时17脚释放一个高电平。原理图中,YYH26、YYH28的A1—A11每一端都应有一个四位选择开关,图中只画了A3的情况,其余地址端请读者在使用时自行添上。为增加控制距离,发射和接收端都采用了达林顿管。YYH26的14脚是发射控制端,YYH28的17脚是触发电平输出端,高电平有效。电控锁的驱动电路与密码键盘、语言识别电控锁类似,这里不一一赘述了。



上一页  [1] [2]
