可视对讲门禁电路设计

可视对讲门禁电路设计

点击数:7759 次   录入时间:03-04 11:38:45   整理:http://www.55dianzi.com   安全-防盗-报警

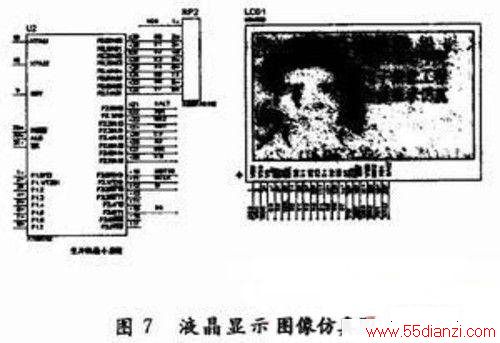

    在Proteus里用LM4229代替设计中的TFT6448B芯片。仿真的目:用来获得图像显示的编码方式和液晶的单色位图显示功能。LM4229通过CDWRITEREAD三个引脚的电平来确定是读数据还是读状态,或者是写数据还是写命令。其数据引脚为8位,可以与单片机进行直接的数据交换,P2口为液晶显示的控制端,仿真结果如图7所示。

    43

    5  结语

    本文设计的可视对冲电路可以满足图像信号的连续采集,无线传输图像信号,显示单色位图,振铃呼叫的楼宇无线可视对讲电路的实用要求。文中给出了硬件电路图及主程序流程图,阐述了软硬件设计过程中对关键技术的处理。
