一种节能型视频监控终端设计


图5 终端工作流程

    在中断使能寄存器IER 中，IE[15:4] 位用于使能CPU 中断INT[15:4] 。当IEx=1 时， 使能INTx 中断响应， 此时程序的中断服务函数才起作用； 当IEx=0 时， 禁止INTx 中断响应。使用汇编语言设置IER 寄存器的中断位使能外部中断的程序代码如下：

    MVK 30H，B1； //B1 寄存器赋初值， 对应INT4 、INT5

    MVC IER，B0； // 把IER 的当前值赋予寄存器B0

    OR B1，B0，B0； //两个寄存器中的值按位取“ 或”

    MVC B0，IER； // 把B0 寄存器的值赋予IER 寄存器，IE4、IE5 被置位， 使能INT4 ，INT5如果禁止中断INT5 ， 可采用如下代码：

    MVK FFDFH，B1； //B1 寄存器赋初值， 对应INT5

    MVC IER，B0；// 把IER 寄存器的当前值赋予寄存器B0

    AND B1 ，B0，B0； //B0 和B1 寄存器中的值按位取“ 与” ，把结果保存在寄存器B0 中

    MVC B0，IER // 把B0 寄存器的值赋予IER 寄存器中，IE5 被清除

    当红外传感器检测到监控区域有人员进入时， 红外传感信号处理电路输出端Vo由低电平变为高电平， 并保持一段时间的高电平。DM642 的EXTIN5(GP[5]) 端在检测到上升沿触发信号后， 执行与之对应的中断函数，唤醒芯片， 启动图像采集、处理、传输等功能。由于红外传感信号处理电路设置为可重复触发模式， 则只要监控区有人员走动， 输出端就一直保持高电平， 终端就一直保持采集、处理、传输视频图像。当监控区域无行人走动时，Vo由高电平变为低电平， 并进入低电平的封锁时间段，EXTIN4(GP[4]) 端在检测到下降沿触发信号后， 执行对应的中断函数， 停止图像采集、处理、传输等功能，并使CPU 的工作模式再次转变为功率下降模式PD1 。

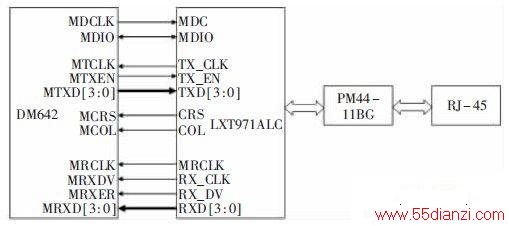

    本文面向实时图像处理， 采用模块化设计思想， 以多媒体专用DSP 处理器TMS32ODM642 为核心， 在红外传感器、图像采集芯片、网络数据处理芯片等的紧密配合下， 终端既能完成图像的采集、处理、传输功能， 又能实时地根据监控区域的人员变化情况调整工作模式，减少了无用数据的处理， 提高了效率， 节约了成本， 满足了社会对电子产品的绿色、低碳的要求。
