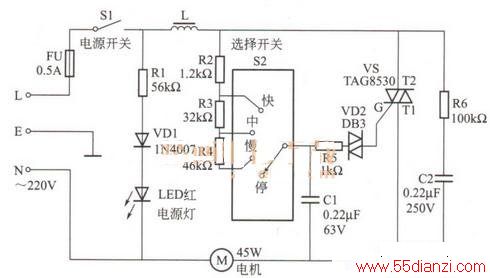

该电路由电机供电电路、调速电路、转向控制电路构成，如下图所示。
1．电机供电电路
该电路由电机切换开关S2、电源开关s1、双向晶闸管VS、双向触发二极管VD2等构成。
接通电源开关S1、220V市电电压通过熔断器FU输入后，一路经R1限流，VD1半波整流，使LED发光，表明该按摩器输入了市电电压；另一路经电感L加到晶闸管VS的T2极，还通过分压电阻加到选择开关S2上。当选择快速挡时，市电电压经R2对C1充电，在C1两端建立的电压最大，通过双向触发二极管VD2为～VS提供的触发电压最大，使VS导通程度最大，为电机提供的电压最大，电机高速运转，带动机械系统完成快速按摩。VS导通后，从T1极输出的电压加到电机M的绕组后，M开始旋转。
2．过热保护电路
当电机因堵转等原因过载时，电机表面的温度升高。当电机的温度达到热熔断器FU的标称值后FU熔断，切断电机供电回路，电机停转，实现过热保护。
【提示】由于电机属于感性负载，所以设置了C2和R6构成的抗干扰电路来保证双向晶闸管VS等元件正常工作。
