一款比较完善的超声发生器电路

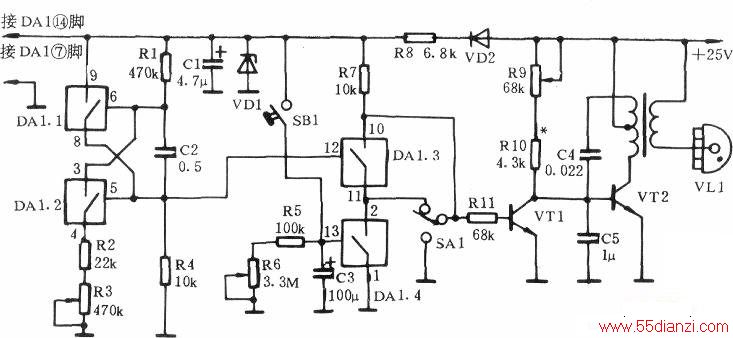

　　这款比较完善的超声发生器如下图所示。

　　它有一个定时器，可以在从几秒到几分钟持续时间内，限定发生器工作在连续波形状态，或工作在可调宽度的高电压脉冲工作状态，还可以由一个频率为100Hz脉冲电流产生附加调制。

　　本装置的调制器和定时器由集成电路DA1构成。

　　DA1.1和DA1.2组成脉冲周期可调节(R3)的多谐振荡器。DA1.4组成定时器。用按钮开关SB1启动（触发），用指数型电位器R6调节时间长短。晶体管转换器VT1受按制单元DA1.3、DA1.4及转换开关SA1的控制，连接向晶体管VT2基极一发射结，VT2为高压脉冲发生器。发生器可以从图2的电源部分供电。这时，必须注意电源部分半导体元件及电解电容器的极性。

　　在电路中，变压器可采用电视机行扫描输出变压器。发生器工作频率大约为48kHz，输出电压为6～8kV。功率晶体管和三端稳压集成电路要加装散热片。发生器所消耗的电流不大于300mA。作为输出电极可采用充气指示灯泡VL1，只连接一个电极（或阴极或阳极），例如采用氖指示灯管。第二个电极就是接受治疗的人体组织。在充气指示灯泡接触到人体组织时，就产生放电电流。视所充的气体种类，稀、浓的程度，决定了灯（管）泡发光的颜色，氖一橙红色，粉红色；氩——紫色；氦——淡绿色和紫色；氢——明亮的天蓝色，等等。

　　DA1采用K56KT3；VT1采用KT3151，VT2采用KT805AM。

　　生物医学电极是用于测量人体和动物体的生物电位的，也用于给生物体组织或器管施加电流（电压）刺激，使机体发生某种变化，达到医疗的目的。电极种类很多，有体表电极和体内电极等等。一般由金属做成单一电极，它能在生物体与医学仪器之间传导电流，理想情况这电流非常小。这里采用充气指示灯（氖灯管）代替电极。氖灯两根靠得很近的电极，被封在充有氖气的玻璃泡壳内，电极加上电压时，负极产生辉光放电。加上交变电压，两极交替为正、负极，便在两极间产生连续的辉光放电。在本应用例中，一根电极接于变压器的次极，另一根电极就是人体组织。

　　注意：本装置只容许在遵守技术安全条件下（例如采用市电供电，要求有接地线，电源变压器绝缘性能良好等），在医生的诊断和建议下使用。
