以三种按键开关为例：一种是上海生产的6P型双刀双位无锁开关，一种是OMRON（欧姆龙lB3F型按键开关，一种是型号为R18-29A的按键开关。波形是由TDS1012数字示波器测出的。
三种开关的动作波形下图所示。

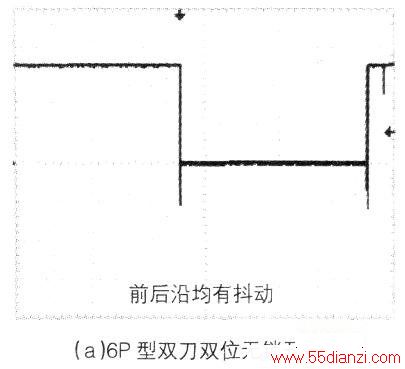

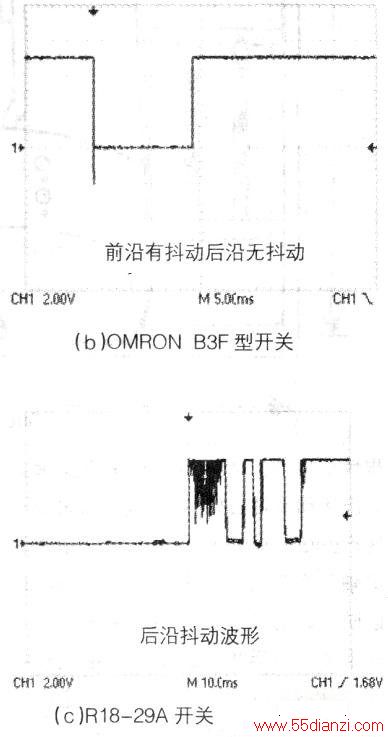

由图可知：机械开关抖动存在三种情况：按下（下降沿一前沿）时有抖动，松开（上升沿一后沿）时有抖动，如下图(a)所示；按下时有抖动，松开时无抖动，如下图(b)所示；松开时有抖动，如下图(c)所示。
机械开关的抖动波形、抖动次数、抖动时间都是随机的，并不是每次都会产生抖动。单触点按键开关通常为前沿存在抖动。
不同的开关，最长抖动时间不同。
抖动时间的长短与机械开关特性有关，一般为5～10ms。OMRON B3F型开关厂方指标：抖动时间( bounce time)tm<5ms．经实际测量，的确如此。但是，某些开关的抖动时间有时达20ms，甚至更长。
