形成电磁干扰的基本要素有三个：

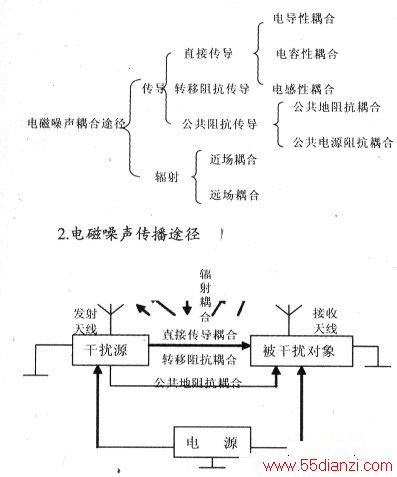

1．电磁噪声耦合途径
发射机是一个产生大功率发射信号的装置．其自身就是强EMI干扰源，其产生干扰的环节较多，干扰信号具有幅度大、频率互扰等特点。因此发射机EMC设计的重点应放在抑制本身产生的干扰上，以提高各部件的抗干扰能力。
3．电磁噪声产生环境
电磁噪声产生最多的场合如下：高速数字信号线路、开关电路、脉冲发生电路和大功率控制电路等这些在极短的时间内电压电流急速变化的场合，以及所有含有电感和电容的电路通断的场合。另外，磁场、电场、电荷等电量急速变化时，同样会产生电磁噪声。开关动作的电路中，电压，电流的增大或衰减时间t越短，则噪声的带宽越宽；急速变化的电压V及电流I的幅值越大，则噪声的幅度越大，特别是在电感性负载的电路中，电路从通转换成断的瞬间，容易产生电磁噪声。
发射机产生的EMI干扰信号主要来自以下3个方面：
(1)脉冲调制器、48PSM开关电源都工作在大电流阶梯脉冲方式，在脉冲前、后沿期间，由于分布电感和分布电容的存在，会产生瞬变充／放电过程，从而对附近的电子电路构成严重干扰，这些高频信号也会对控制电路的信号造成干扰。功率开关管在导通时流过较大的脉冲电流，其中含有丰富的高次谐波分量。另外，功率开关管在截止期间，高频变压器绕组漏感引起的电流突变，也会产生尖峰干扰。
(2)各种大功率开关，如交流接触器、继电器、尖端放电和各种控制开关等，在接通或断开电感、电容负载时，都会产生很强的瞬态干扰信号。
(3)电子管、耦合腔体、射频传输系统和检测装置会产生不可避免的振荡波泄漏，并且在不同的器件类型及其不同的系统组成中，泄漏的频谱和幅值是不同的。如电子管的射频能量可通过阴极引线向外辐射；耦合腔体由于工作在高电压大电流下，其短路板与腔壁的接触，其接触面的不平整已成为不可避免的振荡源：
射频传输系统和检测装置其接缝、输入／输出接头、指示灯、开关等处都可能泄漏干扰波。
