应用热电偶转换器的单片机温度测控系统

应用热电偶转换器的单片机温度测控系统

点击数:7418 次   录入时间:03-04 11:45:41   整理:http://www.55dianzi.com   传感-检测-采集技术

介绍K型热电偶转换器MAX6675及其在单片机温度测控系统中的应用。与传统的测温系统相比,它具有外围电路简单、可靠性高、抗干扰性强等优点。

K型热电偶是工业生产中被广泛应用的廉价高温传感器。但由于:①产生的信号很微弱(仅约40μV/℃),需要精密放大器对其进行放大;②按0℃分度,冷端在非0℃情况下需进行温度补偿;③输出的信号为模拟信号,欲与单片机等数字电路接口时须进行A/D转换。因此,以往的热电偶测温电路比较复杂、成本高、精度低,而且容易遭受干扰。

MAXIM公司新近开发出一种K型热电偶信号转换器(IC)MAX6675,该转换器集信号放大、冷端补偿、A/D转换于一体,直接输出温度的数字信号,使温度测量的前端电路变得十分简单。

1、MAX6675的内部电路构成、性能与时序

MAX6675的内部由精密运算放大器、基准电源、冷端补偿二极管、模拟开关、数字控制器及ADC电路构成,完成热电偶微弱信号的放大、冷端补偿和A/D转换功能。MAX6675采用8脚SO形式封装,图1-1为引脚排列图,T+接K型热电偶的正极(镍铬合金),T-接K型热电偶的负极(镍硅合金或镍铝合金);片选信号端CS为高电平时启动温度转换,低电平时允许数据输出;SCK为时钟输入端;SO为数据输出端,温度转换后的12位数据由该脚以SPI方式输出。

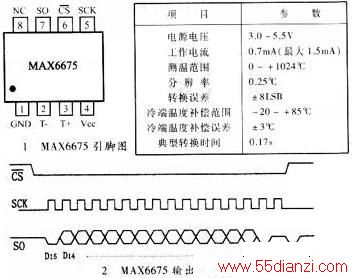

图1 MAX6675引脚图与相关参数

图1 MAX6675引脚图与相关参数

表1-1是MAX6675的性能、参数表;图1-2是其输出时序图,D15是虚拟位,D14~D3为温度转换的12位数据。

2、MAX6675在单片机温度测控系统中的应用

2.1硬件电路

图2为以MAX6675处理K型热电偶信号的单片机温度测控系统原理图。MAX6675的片选线CS、时钟线SCK和数据线SO分别与单片机AT89C51的P1.0、P1.1和P1.2引脚相连,温度数据采用模拟SPI方式传送到单片机。单片机对温度信号处理后一方面送数码管显示,另一方面与设定的温度曲线进行比较以实施控制。键盘用于对控制参数进行设定。E2PROM24C02用于存储控制参数,以免掉电丢失。

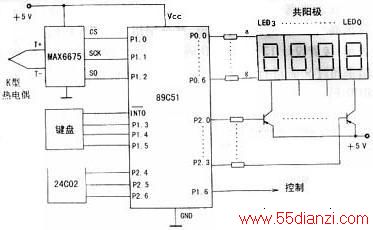

图2 以MAX6675处理K型热电偶信号的单片机温度测控系统原理图

图2 以MAX6675处理K型热电偶信号的单片机温度测控系统原理图

2.2软件编程

软件部分采用MCS-51汇编语言编写程序。运用模块化结构设计,软件主要包括主程序模块、MAX6675的温度转换数据采集模块、动态扫描显示模块、采样值与设定值比较、控制输出模块、键盘处理模块及控制参数读/写模块。为了充分利用单片机内部资源,简化硬件电路,采用动态扫描方式显示,而温度参数的设定(键盘管理)、存储在INT0中断下完成;温度值定期采集(如10秒钟采集一次)在定时中断下完成。图3为各部分程序流程图。

图3 各部分程序流程图

图3 各部分程序流程图

3、结束语

本系统利用K型热电偶转换器MAX6675与单片机接口并采用动态扫描显示方式,使硬件电路大大简化,既降低了成本,又提高了系统可靠性和抗干扰性;利用MAX6675,既便于构成温度显示仪表,又便于与单片机接口构成温度测控系统,实现定温控制,或按照温度工艺曲线的要求实现过程控制。系统可广泛应用于高温测控领域。
