TMS320F28027的电动车跷跷板循迹系统设计

TMS320F28027的电动车跷跷板循迹系统设计

点击数:7523 次   录入时间:03-04 11:44:39   整理:http://www.55dianzi.com   传感-检测-采集技术

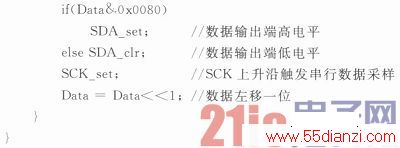

    模拟SPI数据传输,只能对数据进行一位一位的传输。因为此时序为上升沿触发,所以在传输之前时钟信号置低,传输结束后置高。但是程序的编写比较麻烦,因为此LCD的命令和数据都是8位数据。所以选择按位与加移位实现输入8位数据,具体程序如下:

TMS320F28027的电动车跷跷板循迹系统设计
TMS320F28027的电动车跷跷板循迹系统设计

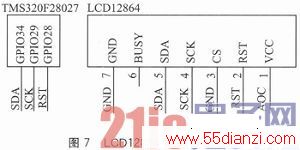

    在实际操作中,每次上电需要对LCD进行复位设置(RST先置低10 ms左右,然后置高20 ms左右)这样才能保证LCD正常显示,同时在命令和数据传输之前需要对LCD进行初始化操作,即对LCD进行清屏操作(清除上电一瞬间的乱码显示),然后根据需求进行亮度设置。由于此设计中LCD只需进行数据的接收,所以CS片选端直接接地,设置LCD为从输入设备即可。具体电路连接如图7所示。

TMS320F28027的电动车跷跷板循迹系统设计

    2.4 倾角传感器电路连接

    倾角传感器选用的是数字信号传输的MMA7361,此模块能够检测器件的X/Y/Z三轴的倾斜角度,以及期间的加速度。小车在跷跷板上寻找平衡只需一个轴检测倾角即可,所以任选一轴与小车车面平行,竖直指向车头即可。

    当小车发生前后倾斜时,输出电压改变,通过输出电压的线性变化反映小车的倾角、运动加速度,以及运动的方向。通过A/D采样进行相应的电压/角度、电压/加速度转换,这样便可以时刻调节小车姿态。

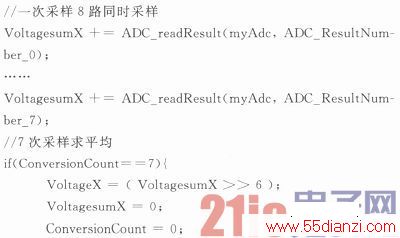

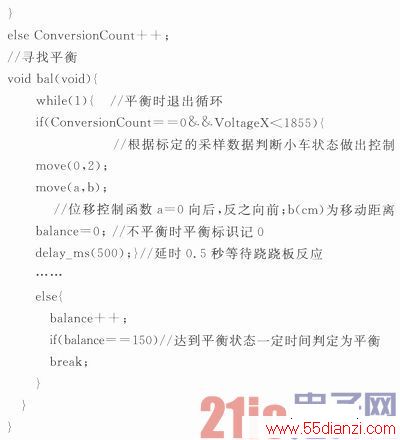

    倾角传感器A/D采样程序设定如下:

TMS320F28027的电动车跷跷板循迹系统设计
TMS320F28027的电动车跷跷板循迹系统设计

    结语

    本文只用了TMS320F28027的部分功能,算法也比较简单,只是为大家的学习交流抛砖引玉而已。TMS320F28027还有很多强大的功能,有待以后大家的学习和使用。

    个人的使用经验表明TMS320F28027运算速度快,而且操作简单易学,不仅适合完成各种业余的电子设计制作,而且也能满足专业人士的大部分需求,是性价比较高的芯片。在配合外部扩展硬件的使用过程中,需仔细阅读TMS320F28027和硬件模块的电气参数,以防止元器件的损毁。
