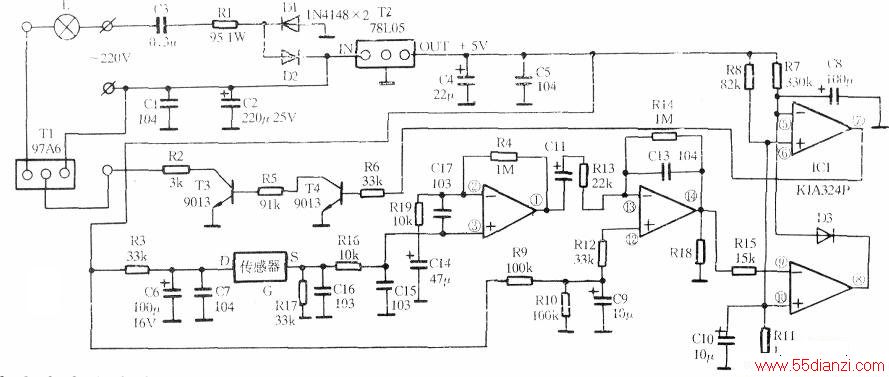

电路如下图所示。这是用于楼道夜间照明控制的传感器探头电路，工作电源是由照明灯用220V交流电经C3、R1降压，D1、D2全波整流，C1、02滤波，T2(78L05)稳压输出5V电压供运放IC1(KIA324)和三极管驱动电路，电路工作原理与后述的图2电路类似，不同的是光敏电阻R18接在运放14脚防止阳光和白昼杂散光干扰，使控制器误动作。
白昼R18亮电阻变小，近似短路，将14脚，输出信号短地，封锁了控制电路，无论有无人员经过电灯不亮；夜间R18暗电阻增大近似对地开路，解除了封锁，电路控制可正常工作。
控制执行元件是T1(97A6)电子开关。
传感器输出信号，经放大整形后由T3的c极经R2送人T1②脚，①、③脚接通，点亮电灯L。
