（1）各点共面度值：A、B、C、D点共面度值为dA、dB、dC、dD,E点共面度值为dE1、dE2、dE3、dE4中绝对值最大者；
（2）铜块共面度值：dA、dB、dC、dD、dE1、dE2、dE3、dE4中绝对值最大者；
（3）测量结果有效性判定：
①被测PCB板应被水平放置在测量台面上：若被测PCB板上直角相邻的两个基准点之间的高度差与其直线距离的比值>0,则视为被测PCB板可能存在斜放，需调整后重新测量。如：
（z2-z1）/（y2-y1）>0.5%或（z4-z1）/（x4-x1）>n‰，则被测PCB板可能存在斜放。
②被测PCB板在埋嵌铜块区域内存在翘曲：若被测PCB板上某个基准点距其对角的基准点所对应的基准面的距离与该两点直线距离的比值>0,则视为被测PCB板在埋嵌铜块区域内可能存在翘曲，需更换PCB或铜块样品重新测量。
③被测埋嵌铜块存在翘曲：若被测埋嵌铜块上各测量点共面度值极差与该铜块上对角线两点直线距离的比值>0,则视为被测埋嵌铜块可能存在翘曲，需更换PCB或铜块样品重新测量。
4.2.4 标准化和程序化
对使用公司三维坐标仪测量埋嵌铜块共面度的测量方法进行规范，如镜头放大倍率设定、聚焦取景范围设定、光源类型和亮度设定等。
对于测量结果的计算和评价，设计专用表格和程序，处理数据时只需将原始数据（。txt格式）转化成电子表格格式（。txt格式）后粘贴到指定表格内，即可显示测量结果和评价结果。
4.3 改良效果评价
4.3.1 改良前后的测量结果对比

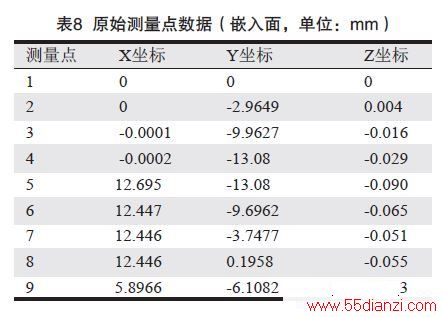

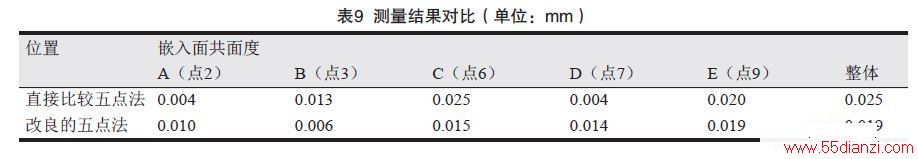

使用公司三维坐标仪，分别采用直接比较五点法和改良后的五点法测量同一嵌铜块样品的共面度，对比测量结果如表8、表9.
由上述数据可见，采用改良后的五点法测量结果极差减小，平整度值相对较小，原因是采用构造平面的方法减小了直接对比法计算共面度值带来的误差。
4.3.2 重复性和再现性评价

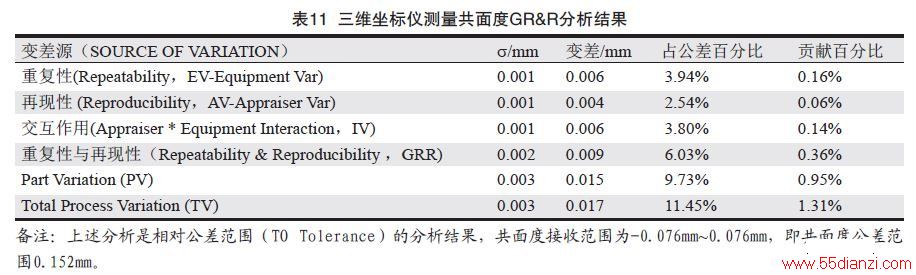

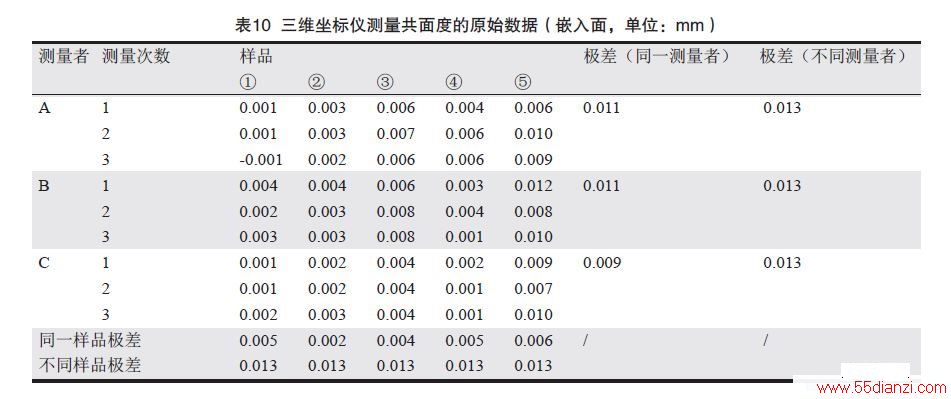

使用公司三维坐标仪、5个嵌入铜块样品、分别由3个不同测量人各随机测量3次，对测量结果做重复性和再现性评价如表10、表11.
由上述分析可见：
（1）使用三维坐标仪测量铜块样品的共面度，重复性变差0.006 mm,再现性变差0.004 mm,重复性和再现性变差0.009 mm,占样品公差范围（±0.152 mm）的6.03%,说明该方法的重复性和再现性很好；
（2）五个被测铜块样品的共面度σ为0.003 mm、样品变差 （PV）为0.015 mm、占铜块样品共面度公差范围（±0.152 mm）的9.73%,说明被测铜块样品表面平整，公司埋嵌铜块产品共面度良好。
4.4 测量方法标准化和程序化
针对该新开发的埋嵌铜块共面度测量方法的测量操作（样品放置、光源选择、镜头放大倍率设定）、数据记录、结果分析等要求，建立一套共面度测量操作和测量结果计算的规范。且针对埋嵌铜块共面度测量结果的原始数据处理、基准平面构造、各测量点共面度值计算过程均已在EXCEL表格内完成编程，形成埋嵌铜块共面度测量数据处理专用软件。使用人员只需将三坐标仪测得的原始测量数据（。txt格式）转化成电子表格（。xls）格式，再复制、粘贴到指定的表格区域内，即可显示共面度值计算结果和测量结果有效性判定结果。其余非操作界面和后台计算界面均已加密处理，避免操作人员误操作损害软件。
