空载检测原理

空载检测原理

点击数:7375 次   录入时间:03-04 11:47:04   整理:http://www.55dianzi.com   传感-检测-采集技术

  比较“输出电压”(Vout)与“ 空载信息(No load info)

  高开关频率或高频待机跳周期模式下均等于负载

  空载及极低频跳周期模式下不同

  在小电容及恒定负载条件下,Vout保持恒定,而“ 空载信息”走低

  无功率感测:对能效及安全无影响

  外部元件数量极有限:仅作调节之用

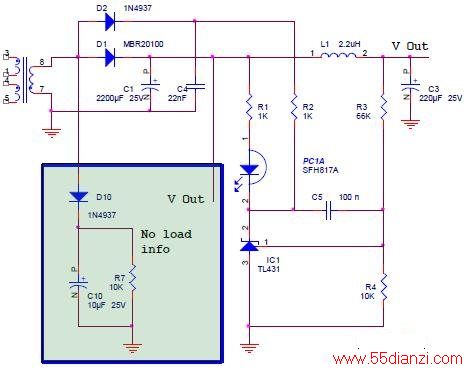

增加的空载检测电路

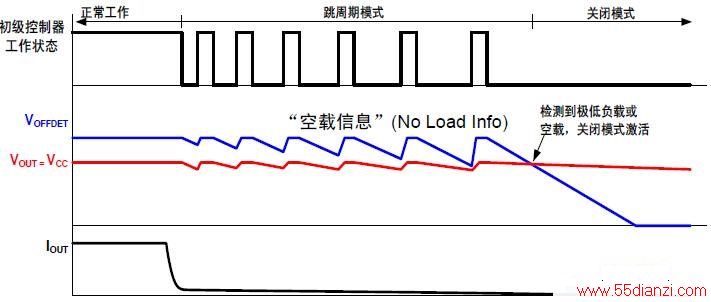

  进入关闭模式的过程:

进入关闭模式

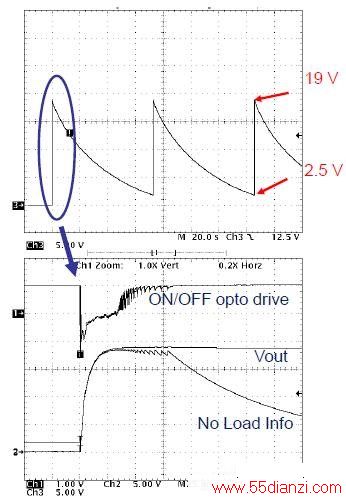

  空载检测波形:

空载检测波形

  当Vout>“NoLoadInfo”时,导通/关闭(ON/OFF)光耦关闭初级端控制器初级端控制器重启前,Vout允许降低至2.5V

  极低频率跳周期模式

  频率低至0.01333Hz

  (75s跳周期时间)
