4 系统测试
采集系统由1个主节点及3个从节点构成。采集的数据汇聚到主节点，并通过GPRS模块，传送到监控主机。监控主机的主要功能是把数据帧进行解析，然后存进数据库并显示在控制界面上。在监控主机上，根据各节点地址及时间等信息查询历史数据和当前数据，采集系统主程序流程如图8所示。

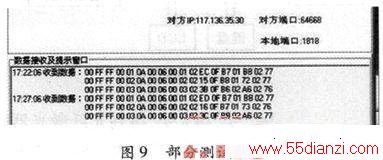

测试系统置于温室大棚中，测试结果如图9所示。这里截取了部分测试数据。数据采用16进制，每一行前8 Byte为包头，后10 Byte为测试数据，用2 Byte代表一个测试量，分别为：节点标识码ID、计数器、内电压、土壤湿度介电常数&epSILon;Raw和土壤温度TRaw。
图9中，每隔5 min采集一次数据，在节点1两次采集到的土壤湿度介电常数均为(01 B8)16、土壤温度均为(02 77)16。由此计算出节点1处的土壤温、湿度的平均值分别为VWC=24．59％，RH，T=23．1 ℃。
5 结束语
设计了一个基于无线传感器网络的土壤温湿度监测系统，可实现土壤温湿度的远程实时在线监测。系统具有低功耗、配置灵活、适应能力强的特点，可用于野外林地及大棚内多个区域的实时监测。
