本文介绍了在检测现场如何将其他多种供电电源转换成220V电源的实际操作方法，并指出在其接线和配电时的注意事项。
我单位主要从事矿山在用设备安全检测检验工作，在实际检测工作中会经常遇到现场条件不具备220V电源的何题，从而导致了部分检测仪器无法正常使用。如在海拔较高的通风机房，或地处较为偏远的空压机室等地区，都不能提供适合检测仪器正常开启的220V电源。我单位所使用的部分矿用设备检测分析仪，都必须满足220V±20％的稳定电压才可以正常工作，这就要求我们必须在现场使用稳定的规定电压才能有效完成检测任务。
1 设计方案
如何才能有效取得220V±20％的稳定电源，从而顺利完成设备检测任务呢?通过这几年的实际工作和总结，我们得出了如下几种方法。
1．1 方法一
当现场只具备电压为127V的照明电源时，可以使用220V调压器进行升压。将调压器输入端接检测分析仪电源，调压器输出端直接连127V照明电源，同时将调压器调整指针旋转至127档位，这时检测分析仪就得到了稳定的220V电压，从而能正常开启使用了。
1．2 方法二
当现场只具备380V的设备电源时，我们采用三灯泡并星点的方法也可准确得到220V电压，具体接线方法(见图1)。
A、B、C三点分别代表380V电源三相，用三个同等瓦数的灯泡与电源三相分别串联连接，最终合并为星点D。此时测量电压，可准确得出UAD≈UBD≈UCD≈220V。具体计算公式如下：

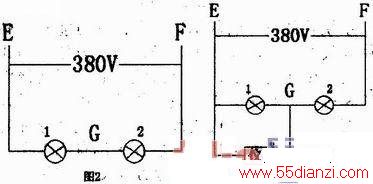

同时还可采用另一种接线法也能近似得到220V±20％的电压电源，以满足检测分析仪的正常使用(见图2)。
E、F为380V电源的任意两项，只需将两个同等瓦数的灯泡串联在电路EF内，就可得到电压UEG≈UFG≈190V。
但是请注意，若此时将检测分析仪并入灯泡1两端后，会使局部电路电压发生显著变化，见图3。从面导致电压UEG下降，令仪器不能达到正常使用电压220V±20％，仪器无法开启。具体分析如下：

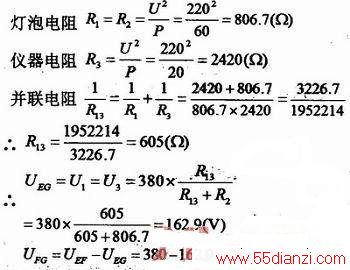

例1．取60W灯泡两个，串联在电路EF内；已知仪器功率为20W，电压为220V。
因为检测分析仪电压要求必须满足176V<220V±20％>264V内，所以，当分析仪在162．9的工作电压下，无法正常开启。

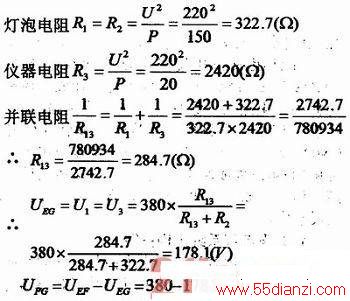

例2．取150W灯泡两个，串联在电路EF内；已知仪器功率为20W，电压为220V。
因为检测分析仪电压要求必须满足176V<220V±20％>264V内，所以，当分析仪在178．1V的工作电压下，可以正常开启。

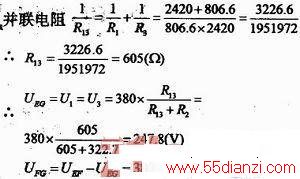

例3．取60W和150W的灯泡各一个，60W的灯泡和仪器并联，150W灯泡与总回路EF串联，已知仪器功率为20W，电压为220V。
将两个不同功率的灯泡串联在电路EF内，同样可以使检测分析仪满足电压为176V<220V±20％>264V内的要求。但是，我们不得不考虑，当仪器使用结束关闭电源后，会导致灯泡电压突然升高，以至将其中一灯泡烧坏的问题。具体分析如下：
在仪器关闭的瞬间，线路连接又变成了图1的接法。
由此可知，在仪器使用结束关闭电源的瞬间，灯泡1的电压会突然升高至271．4V，从而导致灯泡1烧毁。所以这种接法是不可行的。
根据以上三个例子可以看出，为配合我单位矿用设备综合检测分析仪的使用，在操作双灯泡串联380V电路变220V±20％电压的方法时，最好选择两个同样的、且功率大于150W的灯泡使用才能准确实现目的。
1. 3 方法三
当现场只具备电压660V的设备电源时，可以先采用三灯泡并星点的方法将电压降至380V，再采用双灯泡串联380V电源变220V±20％电源，这样就人为地给仪器提供了适合的电压，仪器就能够正常开启运转了。
2 结语
通过以上三个方法，我们运用简单的串并联关系，在现场取材简单、接线便捷，从而有效地解决了现场不具备220V电源的问题，使检测变得更快捷更容易。同时，此方法也可应用到其他领域的现场检测。
