该电路能够用作高速公路的呼叫信号以及停车场、医院和宾馆等地方的方向指示器，并且比通常的白炽灯闪光器，提供更多的照明。使用一块6V或12V铅酸电池，使该电路具有可携带性。

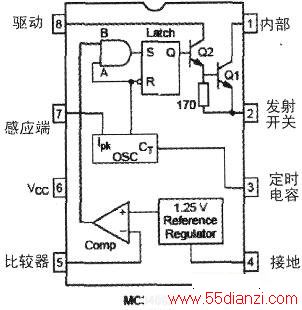

该电路的核心部分是一个MC34063单片开关稳压器子系统，这块集成电路原先是用作直流，直流变换器。该器件内部含有一个电压参考、一个用有源峰值电流限制电路控制占空比振荡器的比较器、一个驱动器以及一个大电流输出开关，所有电路采用8脚DIP封装(见附图)。

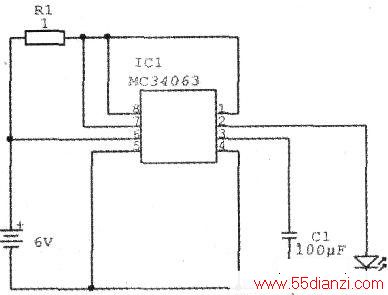

下图电路工作在6V到12V的直流电源，使一个1瓦的功率LED短暂闪光，占空比为5%。LED的电流限制由监视R1丽端的电压降来完成，R1为1Ω的感应电阻，位于VCC和输出开关①脚之间。1瓦的白光LED的最大电流量大约为350mA。在一个周期的开始阶段，C1开始充电，LED电流快速上升，由lpk感应脚即IC1的第⑦脚监视R1两端的压降，当该电压变得比相关的第⑥脚大330mV时，阻塞该集成电路的电流，以限制提供附加电流对定时电容器C1充电，这将导致它快速达到振荡器门限的上限，在这个点上，输出开关断开并且C1开始放电。LED闪光率能够通过改变C1的值进行变化，其100μF提供大约4Hz的闪光率。
