HV9910的应用领域包括DC/DC或AC/DCLED驱动器、红、绿、蓝背光LED驱动器、平板显示器背光LED驱动器、通用恒流派、装饰照明、汽车及充电器等。
封装及引脚功能
HV9910采用8引脚DIP、8引脚SO和16引脚SO封装，引脚排列如图1所示。

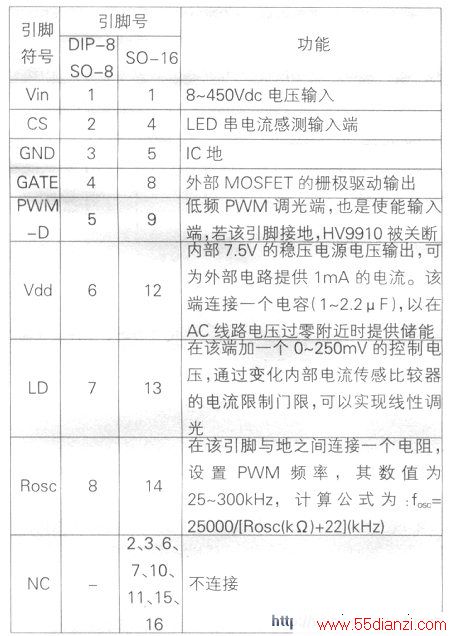

HV9910引脚功能见下表。
工作原理
HV9910可以控制离绂降压、升压、步降、隔离或非隔离等所有基本类型的变换器，在连续或断续传导模式工作。下图所示为HV9910的内部结构及其在应用中与外部元件的连接图。
当Vdd脚上的电压高于6.7V导通门限时，HV9910的栅极驱动器赋能。随外部MOSFET(Q1)栅极信号增强，LED驱动器在电感器中存储输入能量。在MOSFET截止期1、司，在电感器中的储能直接交付给LED，在LED中产生电流。HV9910的振荡器频率由8脚上的电阻Rosc确定。当选择Rosc=226kΩ时，fosc≈lOOkHz。Q1源极电阻Rcs用作传感通过Q1的电流。当Rcs施加到IC引脚CS上的电压超过峰值电流感测电压门限(250mV)时，栅极驱动信号终止)Q1关断。
在HV9910引脚LD上施加一个控制电压(O~250mV)可以实现线性调光。该控制电压使IC引脚CS内部250mV的门限电平无效，并编程输出电流。在IC引脚PVVM-D外部施加一个PWM信号，可以履行PWM调光。该PWM信号可由微控制器或脉冲产生器提供，LED的亮度可在0%～100%之间调节。
应用电路

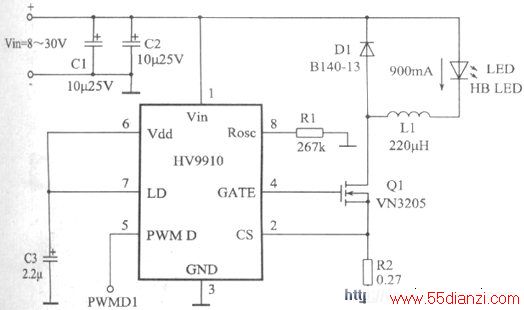

由HV9910组成的驱动单个900mA高亮度LED的降压变换器电路如下图所示。该电路拓朴的DC输入电压为8～30V，LED上的导通电压阵是4.5V。由于选择HV9910引脚Rosc外部电阻R1=267kΩ，PVVM频率约为86.5kHz。二极管D1选用Bl40-13型肖特基器件。

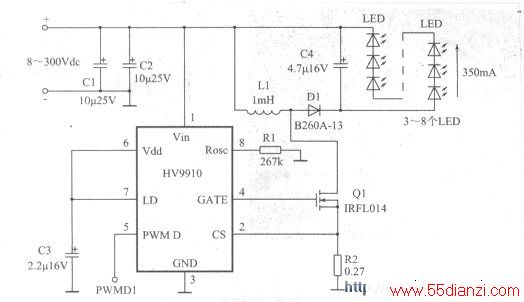

下图所示为降压-升压变换器电路。该电路输入电压为8~3OOVdc，输出可以驱动3~8个350mA的高亮度LED。当MOSFET(Q1)导通时，来自输入的能量首先被存储在电感器L1中。当Q1关断时，能量被传送到输出。由于R1=470kΩ，振荡器频率fosc为50kHz。在这种电路拓朴中，输出电压Vo与输入电压Vin之间的关系为Vo=Vin×D/(1-D)。Vo可以高于Vin也可以低于Vin，具体取决于占空比D。茗变换器驱动3个LED，用作汽车尾部信号灯，每个LED的正向压降是3V，汽车电池电压为l2V，PWM占空比D为Vled(Vin+Vled)=9V×(12V+9V)=0.43,开通时间ton为D/fosc=0.43/50kHz=8.6μs。
通过LED的电流Iled=0.35A，电感器电感值L1=Vin×ton/(0.3xIled)=12×8.6×10的负6次方/(0.3x0.35)=0.98mH，可选择L1=1mH。
当AC输入功率不超过25W时，可采用无源功率因数校正电路，以满足EN61000-3-2（C类)关于AC输入电流谐波限制要求。在下图所示的电路中，二极管D5、D6、D7和电容C5、C6，组成无源PFC电路，插入到桥式整流器与buck变换器之间，可获得大于0.85的功率因数。当AC输入电压为85~l35V时，输出可以驱动16个高亮度LED。
