分流式LED调光台灯

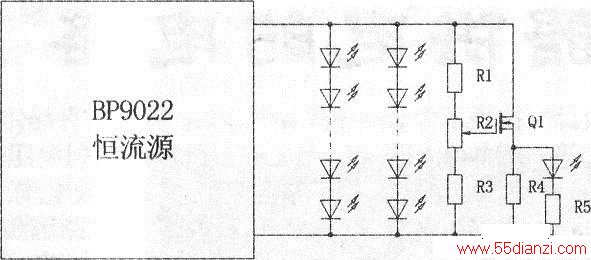

　　采用白炽台灯的双向可控硅调节方式，来调节LED灯，发觉对阻容整流装置的LED灯泡，几次下来可控硅就击穿了；对采用恒流电源的LED灯泡，不是灯泡频闪就是无什么实际调光效果，采用这些调节方法有问题！？只有PWM的方法才好，且频率要达数千赫兹以上，才不至于频闪。但此法个人制作比较麻烦。后来，经过一番努力，对比和试验了几款小功率(3W～9W)LED恒流电源，用分流电路成功地搭建了小功率LED灯泡的调光电路。电路简单，元器件比双向可控硅调节方式要求低，调光平稳，从微光至全亮整个过程无闪烁，具体电路见下图。
　　
　　图中电路采用470K或1M的带开关电位器，来调节LED灯的暗一亮，和开关交流电源。
　　
　　主控元件用的是一只MOSFET场效应管IRFP451，它有大功率、大电流，高的输入阻抗，可低电平驱动，不会发生二次击穿故障．单管高增益等的优异性能。所以在本电路中不用前级辅助电流放大电路，就能圆满地完成相当大电流的分流，对LED灯泡进行调光。在调整至LED灯微亮时，该场效应管的工作电流为最大，在这个电路中Ql的实际电流设定为250mA左右，这时R4、R5上的压降为6.25V．功耗约为1.6W，场效应管本身的功耗也是在1.6W～2.2W左右，所以为安全起见要配块小散热板。为了在电位器起始位置时置LED灯呈微亮，这里用电阻R1进行限压，在LED灯珠组正常工作电压15V时，R1可以用150K电阻（R2为470K电位器，下同），在工作电压32V时，R1取值约680K。Q1如在起始时置过高的电流值，会使恒流源电路误判是负载端短路而引起保护状态。不同的灯组，调节不同的阻值，这点需注意。选用IRFP451，只是家中正好有这款型号的VMOS管，完全可以用相似VMOS管或大功率的三极管来替换。
　　
　　与LED灯打交道时间长了，就会发现，大部分LED灯珠的工作电压为2.9V～3.4V，在定额或足额工况下使用的（部分）LED灯泡，用电子照相机对准LED灯泡发光体，在相机液晶屏上会呈现一条条紫色光带，不知这是否就是传说中的有些LED灯会发射紫外线的证据。而在降额工况下工作的LED灯就不会出现这种情况，有文献说在这种降额工况下工作的LED灯的显色性能也有所改善。当然，这时IED灯的能耗指标可能就会不达标．商家就不能采用。但在日常生活中对使用者来讲,与人近距离工作的台灯，光线的舒适和眼睛健康才是第一位的。所以，在实际使用台灯LED灯泡时，我都是采用了降额工作方式的LED灯泡。
　　
　　具体的方法是用了两款改良的LED灯泡。一款是利用了原来采用电容降压的没有铝散热器的标称7W的LED灯泡，由15只LED灯珠串接，原直流工作电压为47V，工作电流为80mA。
　　
　　现拆除交流整流电路元件和滤渡电容器，将LED连接的方式改造为3并5串形式，与(4~7)×1WLED恒流电源连接，微亮时电压12.5V，全亮时电压15V。
　　
　　第二款也是只原来利用电容降压、的不带铝散热器的标称9W的LED灯泡，由20只LED灯珠串接，原直流工作电压64V，工作电流140mA。现拆除原灯泡电路中的交流整流电路的元器件和滤波电容器，LED灯珠改为双并10串方式，与(4-7)x1WLED恒流电源连接，全亮时工作电压为32V。
　　
　　笔者所采用的这款(4-7)xlWLED恒流电源，LED开路电压为38.5V，稍超过270mA电流时电压为12.5V，在小于265mA左右时电压随着LED灯珠的数额而增加，直至电流值稳定在265mA左右时整个电路就达到平衡，恒流控制很精准。
　　
　　分流式LED灯泡调光电路，与恒流性能好的LED电源相配合容易获得成功。整个恒流电源和调光装置可以利用台灯原有的空间安置，或外挂在台灯灯罩附近。
