1．彩灯结构与控制要求

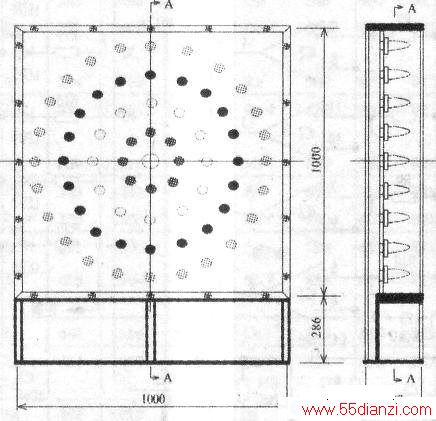

根据其要求制作的彩灯如下图所示（图示尺寸）。灯架4边采用8mm(厚)x107mm(深)x1000mm(宽或高)的木板，背板为2.5mm厚的塑纤板、面板为2mm厚的普通平白玻璃板，中间的安装板为2mm厚的铝材板制成。玻璃面板4边采用白色不锈钢皮用木螺丝拧紧，彩灯下部空间内安装一个电源开关(低压断路器D247-63 2P 5A)及一台FXIN-14MR型PLC。两只按钮安装在正面左边下侧面上。安装板上共安装白、红、黄、蓝、绿色高效节能灯65盏，彩灯的颜色排列从外到内为绿、蓝、黄、红、白。安装板中心位置安装1盏白灯，第2圈上安装8盏红灯，第3圈上安装12盏黄灯，第4圈上安装20盏蓝灯，第5圈上安装24盏绿灯黄。灯和按钮与PLC的I/0端子采用1mm2的单股软联接即可。

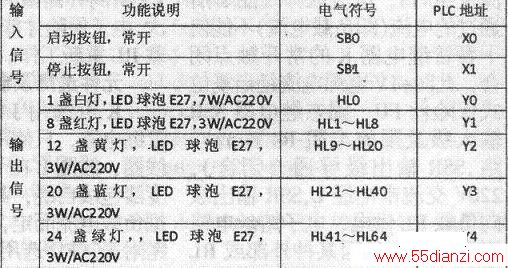

控制要求设置为：在初始状态：按下启动按钮SBO，白色灯1亮，20s后红色灯8亮，1s后黄色灯12亮，1s后蓝色灯20亮，1s后绿色灯24亮(65盏灯全亮)，绿色灯24灭，1s后蓝色灯20灭，1s后黄色灯12灭，1s后红色灯8灭，1s后白色灯1灭(65盏灯全灭，灯1、灯8、灯12、灯20、灯24)，同时以1s频率闪烁，5s后又回到白色灯1亮……，如此循环，直到按下停止按钮。根据控制要求，采用三菱FX1N-14MR型PLC控制，其PLCI/O设置如附表所示。
2．梯形图程序设计

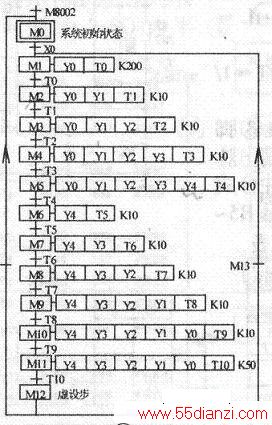

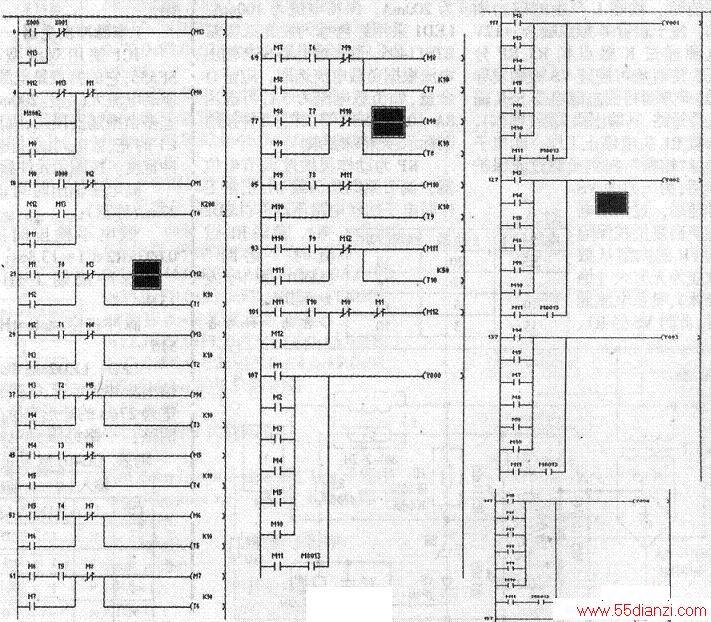

5灯(灯1、灯8、灯12、灯20、灯24)发光闪烁属一个顺序控制动作，首先可设计出彩灯的顺序功能图，如上图所示，再根据上图采用启保停电路编程方法编设其梯形图，如下图所示。梯形图中0步为一启保停控制电路，PLC上电M8002接通一个扫描周期，MO为ON，为启动彩灯作好准备。当按下启动按钮．X0为ON，M13为ON，彩灯处于连续工作状态，在彩灯的一个工作周期(MI～M12)中间按下停止按钮，彩灯不会立即停止工作，而是要完成一个周期后才会停止工作，因为M13的状态与M1~M12的状态无关。
