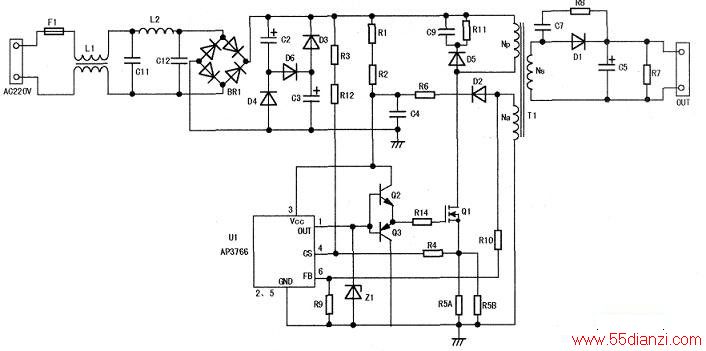

AP3766可通过外加推挽电路扩大输出功率，以驱动更大功率的LED。一款20WLED直管灯驱动电路如下图所示。
在图中，F1为保险丝，L1、C11、L2、C12组成共模和差模EMI滤波器。C2、C3、D3、D4和D6构成一个逐流式电路，实现功率因数校正功能。电阻Rl、R2为U1(AP3766)的启动电阻，连接到U1的③脚(vCC)，给芯片提供一定大小的启动电流。
D5、R11、C9构成反激式开关电源的尖峰吸收电路，在开关管Q1关断后，吸收开关管上的尖峰电压。Na为辅助绕组，与D2、R6、C4构成芯片U1的供电回路。同时，辅助绕组所形成的电压经过电阻R10、R9分压后，连接到芯片的⑥脚(FB)，作为输出电压的检测和开路保护信号。R5A、R5B为Ql的电流检测电阻，其两端的电压通过R4送到Ul的④脚(CS)，作为电流采样信号。Q2、Q3组成的图腾柱驱动电路，对U1的①脚输出的驱动脉冲进行放大，然后驱动MOS开关管Q1。
输入的市电经BR1全桥整流后，得到一个脉动的300V电压，再通过逐流式电路送往由T1、Q1、D1和C5构成的反激式开关电源中，在芯片U1的反激式开关控制下，完成隔离输出和变压功能。经过测试，该电路在AC230V输入电压下，功率因数PF约为0.8，效率大于85%，能满足LED驱动电源各项规格要求。
