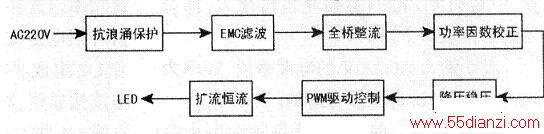

采用PT4107的全电压(AC85V~245V)20W LED日光灯其电路由抗浪涌保护、EMC滤波、全桥整流、无源功率因数校正(PFC)、降压稳压、PWM驱动控制、扩流恒流等电路组成，如下图所示。

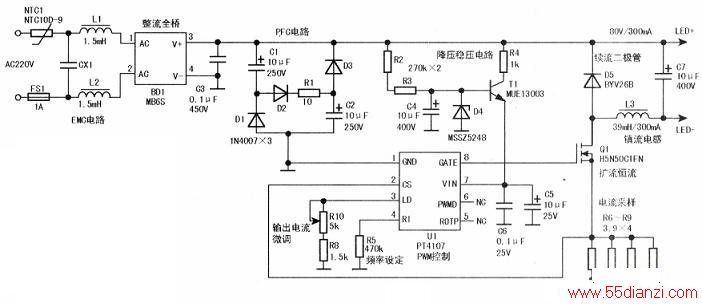

AC220V电压经1A保险丝FS1和抗浪涌负温度系数热敏电阻NT(,后，送给由L1、L2和CX1组成的EMI滤波电路，如下图所示。 BD1是整流全桥，内部是4个高压硅二极管。C1、C2、R1及D1~D3组成无源功率因数校正电路。T1、D4、C4、R2—R4组成电子滤波及降压稳压电路，给U1( PT4107)供电。这个滤波器输入阻抗很高，输出阻抗很小，300V直流高压经此电路降压后向U1的⑦脚提供18V~20V的稳定电压，确保芯片在全电压范围内稳定工作，虽然该部分元件的作用与图2中的R1、C3相同，但稳定性更高，且工作时没有元件像R3那样发烫。
1．恒流输出电路
U1和功率MOS管Q1、镇流功率电感L3、续流二极管D5组成降压稳压输出电路。U1采集电流采样电阻R6～R9上的峰值电流，南内部逻辑在单周期内控制⑧脚输出信号的脉冲占空比，从而实现恒流控制。输出恒流与D5、L3的续流合并后供给LED。
改变电阻R6~R9的阻值可改变整个电路的输出电流，但D5、L3也要随之改动。 R5是芯片振荡电路的一部分，改变它可调节振荡频率。
本电路的参数是按22只0．06W的LED串联、15串并联，即共驱动330只0.06W的白光LED，每串LED的电流是17.8mA，设计输出电压为36V～80V/25()mA。在实际应用中，若要改变LED的数量，则需要对R6~R9的阻值进行调整。
值得一提的是，续流二极管D5一定要选用快恢复二极管，并且其额定电流应是LED光源负载电流的1.5~2倍。在本电路中，要选用额定电流不小于1A的快恢复二极管。如果此处选用普通二极管，如1N4001、1N4007等，则工作时会损坏。
电位器RT在本电路中不是用来调光，而是用来微调恒流源的电流，使电路达到设计功率。由于器件的分散性，批量生产的每一块电源板的输出电流会略有不同，在生产线上可用此电位器来调整每块电源板的输出电流，以保证电源板的稳定性。
2．开关频率设定
Ul的开关频率取决于电感L3和输入滤波电容器C1、C2、C3的大小，若开关频率过高，虽然可以选用更小体积的电感和电容，但这时Q1的开关损耗也将增大，即会导致工作效率下降。
对于输人AC220V的电源来说，频率为50kHz～100kHz是比较合适的。
在图中，PT4107的开关频率可由电阻R5设定，其计算公式为：f=25000/R5(kHz)，当R5=470kΩ时，f=53.2kHz。
3．无源功率因数校正电路
市电经普通的桥式整流后输出的电流是脉动直流，即电流不连续，谐波失真大，功率因数低。因此，在图5中设有低成本的无源功率因数补偿电路，这个电路叫做平衡半桥补偿电路，C1和D1组成半桥的一臂，C2和D2组成半桥的另一臂，D3和R组成充电连接通路，利用填谷原理进行补偿。滤波电容Cl和C2相串联，电容上的电压最高充到输入电压的一半(VAC/2)，一旦线电压降到VAC/2以下，二极管D1和D2就会被正向偏置，这样使Cl和C2开始并联放电。

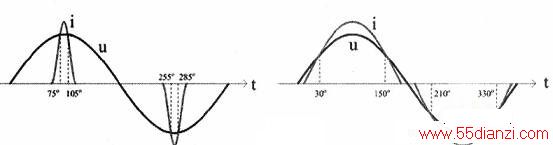

这样一来，正半周输入电流的导通角从原来的750～1050上升到300～150°：负半周输入电流的导通角从原来的2550～2850上升到2100~3300，如下图所示。与D3串联的电阻R有助于平滑输入电流尖峰，具有浪涌缓冲和限流功能，还可以通过限制流人电容C1和C2的电流来改善功率因数。采用这个电路后，系统的功率因数从0.6提高到0.89。
