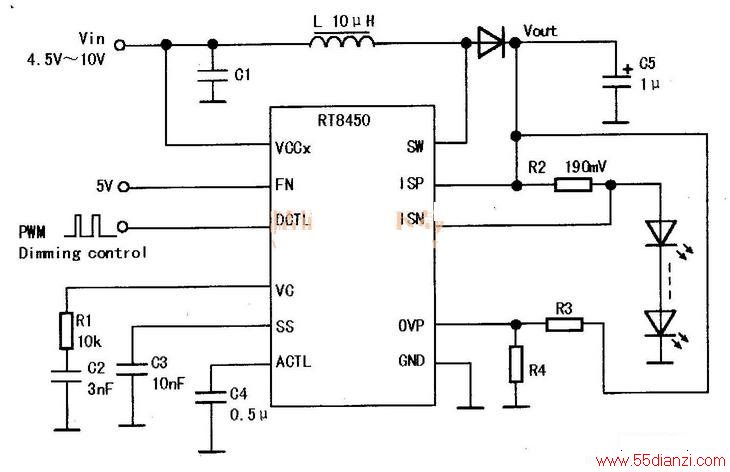

由RT8450组成的升压型驱动电路如下图所示。在此电路中,肖特基二极管D1的耐压和C5的耐压必须高于输出电压(VOUT)的最大值。 输出电压经R3、R4分压后,加到芯片的OVP端,当R2或LED灯串开路时,升压输出电压(即C5两端的电压)将上升,当OVP端电压超过其闽值时,RT8450会停止升压,以防止过压损坏元器件。
