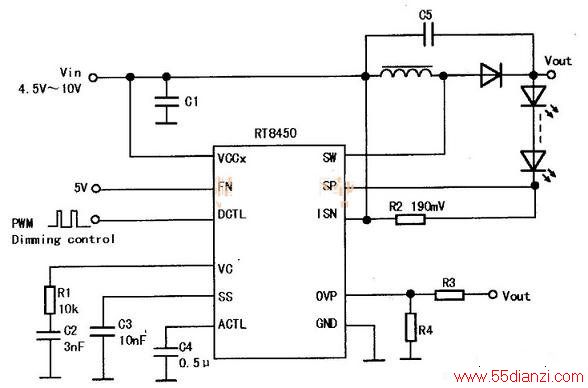

如果输入电压有较大波动（如电池供电，或在汽车上使用），这时LED灯串的正向电压之和就可能高于输入电压，也有可能低于输入电压，这时应采用升降压型LED驱动电路，其典型应用电路如下图所示。该方式能自动调整工作状态，以适应输入电压的不同情况。
在目前的LED照明市场上，很多LED灯具采用传统的MR16灯头（标准规格卤素反射灯的灯头），其供电标准为AC 12V，但实际上由于电网电压的波动以及电子变压器的工作状态变化，其输出电压有时很不稳定，可在几伏到30V之间变化，具体的变化范围与电子变压器的具体设计有很大关系。在这种情况下，若采用降压型LED驱动电路，当输入电压较低时，就不能满足LED驱动要求，尤其是驱动3只以上WLED串联的灯串时，LED灯会明显闪烁。因此，这类照明电路多采用升降压型LED驱动电路，如下图所示，这样不仅很好地避免了LED闪烁问题，还能让驱动电路与各种电子变压器更好地匹配。
