三相正弦波信号发生器是利用单片机控制数字电路

三相正弦波信号发生器是利用单片机控制数字电路

点击数:7518 次   录入时间:03-04 11:58:30   整理:http://www.55dianzi.com   仪器仪表读写器

    三相正弦波是应用比较广泛的信号之一,产生的方法也比较多。本文介绍的三相正弦波是利用单片机控制数字电路,产生正弦阶梯波,正弦阶梯波经可变低通滤波器滤波,能得到良好的正弦波信号。采用这个电路,三相正弦波的相位问题比较容易解决,频率可直接由单片机设置输入。

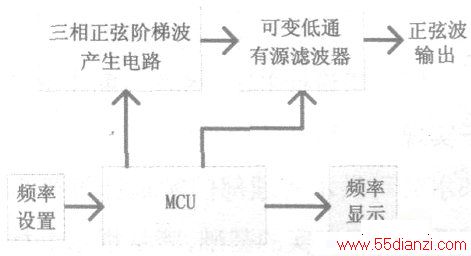

    1.整机电路框图

整机电路框图

    整机电路框图如上图所示,频率设置可用按键,十位、个位各设加减一个按键,外加复位键,共5个按键。设置的频率通过MCU至频率显示电路,MCU产生的方波给三相正弦阶梯波产生电路,另外MCU根据设置的频率,产生控制信号,再去控制可变低通有源滤波器。

    2.三相正弦波阶梯发生电路

三相正弦阶梯波发生器

    三相正弦阶梯波发生器见电路上图所示,电路主要由计数器、译码器、触发器及电阻D/A转换网络等组成,U、V、W是三相正弦阶梯波输出。电路方波输入连至单片机电路,以便于设置和控制。计数器4516是十六进制计数器,它的加减端由4001组成的基本RS触发器控制。4514是4-16线译码器,其输出SO~S15哪一端为高电平,由Dl~D4决定,例如当D4D3D2Dl=0101时,则S5=1,4514其余输出都为0。

三相阶梯波电路

    译码输出的电阻R4~R33是U相电阻,R34~R63是V相电阻,R64~R93是W相电阻,它们构成的三相阶梯波电路等效于上图,由上图可知输出电压Ul=j,设电路电源电压采用5V,则4514输出高电平电位值约5V,0.7V为一只二极管的管压降。欲使Ul按正弦波规律变化,且正弦波横坐标在4.3/2处,见上图示,则有15

只要Rx以上式子变化,输出电压U1即为正弦波,每相电路中分三十个电阻,则正弦波阶梯数为30个,图2电阻以为一个计算值,三相的电阻阻值都依此计算。U相的第一个电阻R4连至Ul的SO上,V相的第一个电阻R34连至Ul的Sl0上,即右移十个电阻,相位也就移动了,同理W相第一个电阻再右移十个电阻,即U2的S10上,相位也就移动了。因此这个电路无须再考虑三相的相位问题,只要输入方波,就能输出三相正弦阶梯波,非常容易控制。

正弦波横坐标在4.3/2处



www.55dianzi.com

 34

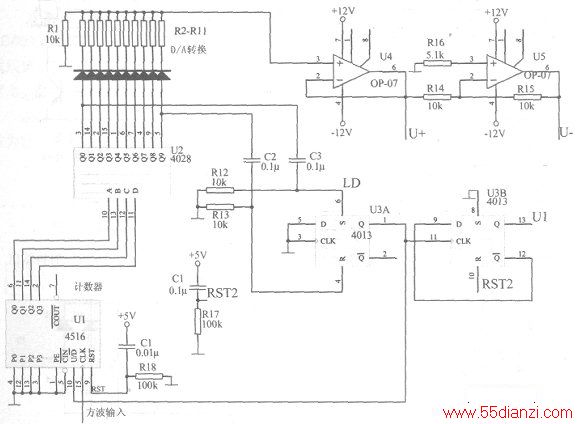

    上图的三相阶梯波产生电路,电阻比较多,D/A电阻网络电阻数量达93只,下图电路电阻用得较少,但集成用的较多,正弦波阶梯数为36个。下图 电路中,LD是U相与V相电路置数端,每过一个周期,对U相和V相电路相位纠正一次,避免万一电路受干扰而相位出错。

电路电阻用得较少

R2-Rll为四分之一周期D/A转换电阻,电阻的阻值按正弦规律增大,可参考前面的式子。U1、U2和U3A构成加减计数译码器,这样D/A电路转换输出为阶梯波的正半波,U4的端为同相输出,U5的端为反相输出,和连至切换电路,由U3B的U1端控制,最后拼接成正弦阶梯波。切换电路见下图所示,电路比较简单。切换电路

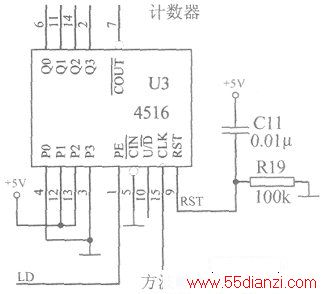

V相阶梯波电路与U相电路基本羞不多,如图5所示,不同的是V的计数器,要预先置数,置数值为0110,见下图所示,注意V相初始值为负值,和与和接法相反。LD为置数端。W相的阶梯波电路,计数器初始置值也为0110,但初始是减计数,第一个D触发器应先置O。

343

    三相正弦阶梯波电路经Multisim10仿真,输出波形如下图9所示,仿真时电路中的CD5053用CD4066代换,电路也稍作改动。

    3.可变有源低通滤波器

滤除正弦阶梯波的高次谐波

56

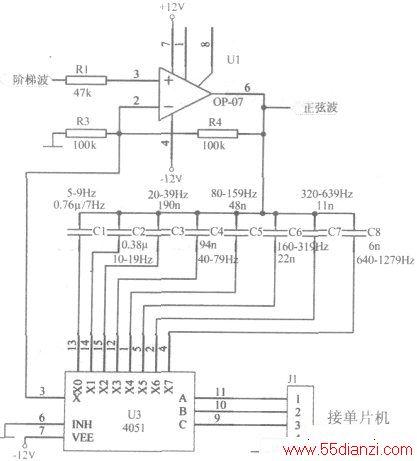

    由电阻网络D/A转换电路输出的是正弦阶梯波,还要经一个有源低通滤波器,滤除正弦阶梯波的高次谐波,见上图所示。由于不同频率的正弦波经过低通滤波器时,输出幅值和相位将会变化,频率越高,输出幅度越小,相位变化越大,因此这里采用可变低通滤波器,即改变低通滤波器的转折频率,通过模拟电子开关,由单片机控制,对不同频率对应接入不同电容值的电容器,根据式子f=l/2πRC可知,即改变了低通滤波器的转折频率。这里选转折频率为正弦波频率的3倍,正弦阶梯波的高次谐波频率是转折频率的12倍,显然,低通滤波器对正弦波基本不起作用,而对正弦阶梯波的高次谐波有较大的滤除作用,这样就能基本滤除了正弦阶梯波的阶梯波成分,且输出的正弦波幅度随频率变化不大。实测如下图所示。输出的波形将很接近正弦波,基本上可认为是正弦波。

34

45

    4单片机控制系统

    单片机在这里的主要功能是方波信号输出、低通滤波器控制、频率设置、频率显示等,电路见上图所示。

    单片机开机时,频率显示可设置为50Hz,那么方波输出频率应为50×36=180Hz,P02=0,P01=1,PO0=1,即低通滤波器的C4接入。如果设置频率在80~179Hz范围内时,P02=1,P01=0,PO0=0,低通滤波器的C5接入,其他依此类推。具体见下表,频率范围设为5-1279Hz。

控制数字电路

    经过计算,采用这种方法,当设置频率变化时,输出正弦波幅度变化在±2%以内,若采用16选1模拟开关,则可对频率分段更细一些,输出正弦波幅度变化小于±1%以内,且相位变化也很小。本文利用单片机电路,数字电路、D/A电阻网络及低通滤波器产生三相正弦波,电路和程序都比较简单,指出了一种很实用的方法,它不但在三相变频器上应用到,还可应用于要求产生多相信号或特殊相位信号的场合。
