用MC14572组成的车用二态验电器电路

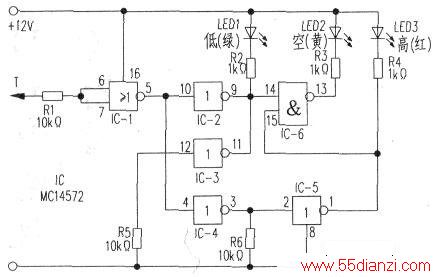

　　MC14572（或CD4572）是一片多功能逻辑门集成电路，采用I6脚DIP双列直插式封装，内含一个二输入端或非门、一个二输入端与非门和四个非门（反相器）。它属于4000B系列CMOS通用数字集成电路，并具有该系列集成电路的全部特性。用MC14572组成的车用二态验电器电路如下图所示，通过2只发光二极管明确指示探针T触及点是高电平（正）、低电平（地）还是悬空浮接（断路或未连接）。(1)当探针T触及低电平时，经IC-l缓冲反相后⑤脚为高（电平），IC-2的⑨脚为低，LED1点亮发绿光。此时因与非门IC-6的⑩脚亦为低，所以(13)脚输出高，LED2不亮。另外，IC-I⑤脚输出经IC-4、IC-5两次反相，①脚输出高，LED3也不亮；(2)当T触及高电平时，IC-1的⑤脚为低，经IC-4、IC-5反相使①脚为低，LED2点亮发红光。此时IC-6的(15)脚为低，(13)脚为高，LED2不亮，同时，IC-1⑤脚输出经IC-2反相使⑨脚为高，LED1也不亮；(3)当T触及开路或浮接线时，由于R5、R6的下拉作用使IC-3(12)脚和lc-5②脚输入为低，(11)脚、①脚输出为高，LED1、LED3均不亮。此时因IC-6(14)、(15)脚都为高，所以(13)脚输出低，LED2点亮发黄色光。

　　此电路的电源可由车用电瓶供电，利用鳄鱼夹与电瓶相连。若使用的电瓶为24V、36V、48V时，可通过串接12V稳压二极管的方法来解决。
