选煤楼避雷系统简易测试

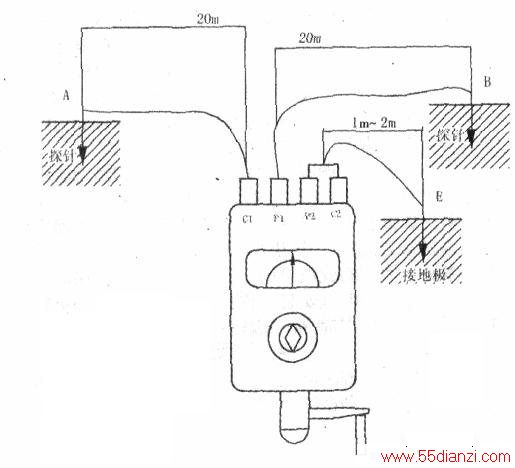

　　测试采用zc-8型摇表（接地电阻测试仪），实际连接如下图所示。
　　
　　图中A、B是两根直径中12mm钢管做成的探针，每根探针长50mm．插入距接地极20m以外的水沟或较潮湿处．A、B两探针用胶质线鱼夹与探针相连并且以避雷接地极为中心点，分别向相反的方向各扯出20m开外，分别按图连接好。将接地极在地面以上的外连金属体用锯条刮除锈层，按图连接。测试最好是在雨后进行，这时土壤湿度大，比较有利于测试。此时先将测试挡位调在Rxl挡，一边摇动手柄．一边转动调节钮．指针何时正好与在中心线位置重合，所对的刻度．乘以倍率即是该接地极的接地电阻值：4n以内最为理想．10Ω以内基本合格，超过10Ω必须处置，直至合格为止。在用表过程中，若用Rxl挡，表针一味往左打，不回中心位置，则换用Rx0.1挡，反之则换用Rx10挡。

　　
　　测试完的结果是选煤楼接地极接地电阻2Ω，接地状态良好。
　　

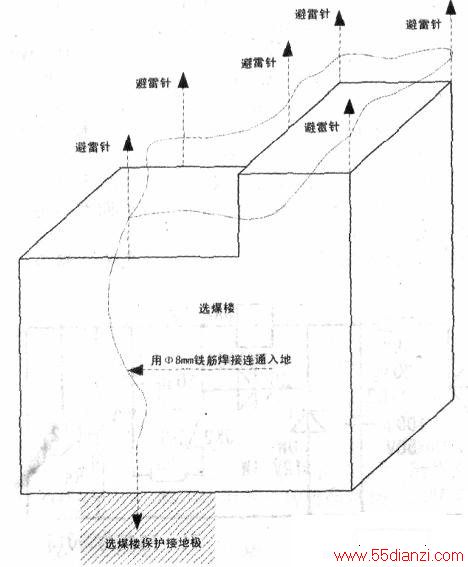

　　为了确保整个避雷网（见下图）的万无一失，笔者又和另一名同事，利用200m胶质线（双股做一根用）．他拿对讲机到楼顶往下放线，我站在楼下接地极入地处．用万用表Rx1挡，一根表笔接楼上放下来的胶质线头．另一支表笔搭接地极上端金属体。我的同事分别用胶质线的另一端去挨个碰触避雷针，我俩用对讲机随时沟通连接情况，结果查出一颗避雷针与接地极无连接．而其余则回路阻值正常，查找到开焊点，重新焊接后，所有避雷针与接地极连接正常。
