因为近日很多人在向我咨询有关开关电源设计知识，这里将我撰写的《开关电源原理与设计》一书，希望给设计开关电源的工程师朋友一点帮助，我会以连载的形式发布此书，欢迎提出改进建议!
第一章 开关电源的基本工作原理
1-1.几种基本类型的开关电源
顾名思义，开关电源就是利用电子开关器件(如晶体管、场效应管、可控硅闸流管等)，通过控制电路，使电子开关器件不停地“接通”和“关断”，让电子开关器件对输入电压进行脉冲调制，从而实现DC/AC、DC/DC电压变换，以及输出电压可调和自动稳压。
开关电源一般有三种工作模式：频率、脉冲宽度固定模式，频率固定、脉冲宽度可变模式，频率、脉冲宽度可变模式。前一种工作模式多用于DC/AC逆变电源，或DC/DC电压变换;后两种工作模式多用于开关稳压电源。另外，开关电源输出电压也有三种工作方式：直接输出电压方式、平均值输出电压方式、幅值输出电压方式。同样，前一种工作方式多用于DC/AC逆变电源，或DC/DC电压变换;后两种工作方式多用于开关稳压电源。
根据开关器件在电路中连接的方式，目前比较广泛使用的开关电源，大体上可分为：串联式开关电源、并联式开关电源、变压器式开关电源等三大类。其中，变压器式开关电源(后面简称变压器开关电源)还可以进一步分成：推挽式、半桥式、全桥式等多种;根据变压器的激励和输出电压的相位，又可以分成：正激式、反激式、单激式和双激式等多种;如果从用途上来分，还可以分成更多种类。
下面我们先对串联式、并联式、变压器式等三种最基本的开关电源工作原理进行简单介绍，其它种类的开关电源也将逐步进行详细分析。
1-2.串联式开关电源
1-2-1.串联式开关电源的工作原理

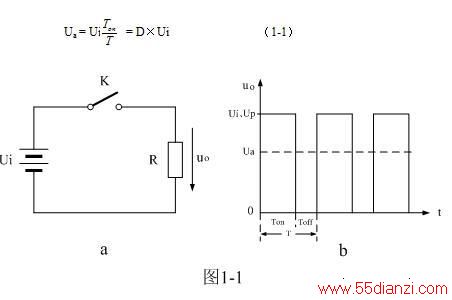

图1-1-a是串联式开关电源的最简单工作原理图，图1-1-a中Ui是开关电源的工作电压，即：直流输入电压;K是控制开关，R是负载。当控制开关K接通的时候，开关电源就向负载R输出一个脉冲宽度为Ton，幅度为Ui的脉冲电压Up;当控制开关K关断的时候，又相当于开关电源向负载R输出一个脉冲宽度为Toff，幅度为0的脉冲电压。这样，控制开关K不停地“接通”和“关断”，在负载两端就可以得到一个脉冲调制的输出电压uo 。
图1-1-b是串联式开关电源输出电压的波形，由图中看出，控制开关K输出电压uo是一个脉冲调制方波，脉冲幅度Up等于输入电压Ui，脉冲宽度等于控制开关K的接通时间Ton，由此可求得串联式开关电源输出电压uo的平均值Ua为：
串联式开关电源输出电压uo的幅值Up等于输入电压Ui，其输出电压uo的平均值Ua总是小于输入电压Ui，因此，串联式开关电源一般都是以平均值Ua为变量输出电压。所以，串联式开关电源属于降压型开关电源。
串联式开关电源也有人称它为斩波器，由于它工作原理简单，工作效率很高，因此其在输出功率控制方面应用很广。例如，电动摩托车速度控制器以及灯光亮度控制器等，都是属于串联式开关电源的应用。如果串联式开关电源只单纯用于功率输出控制，电压输出可以不用接整流滤波电路，而直接给负载提供功率输出;但如果用于稳压输出，则必须要经过整流滤波。
串联式开关电源的缺点是输入与输出共用一个地，因此，容易产生EMI干扰和底板带电，当输入电压为市电整流输出电压的时候，容易引起触电，对人身不安全。
1-2-3.串联式开关电源储能滤波电感的计算
从上面分析可知，串联式开关电源输出电压Uo与控制开关的占空比D有关，还与储能电感L的大小有关，因为储能电感L决定电流的上升率(di/dt)，即输出电流的大小。因此，正确选择储能电感的参数相当重要。
串联式开关电源最好工作于临界连续电流状态，或连续电流状态。串联式开关电源工作于临界连续电流状态时，滤波输出电压Uo正好是滤波输入电压uo的平均值Ua，此时，开关电源输出电压的调整率为最好，且输出电压Uo的纹波也不大。因此，我们可以从临界连续电流状态着手进行分析。我们先看(1-6)式：
iLm =(Ui-Uo)/L *Ton + i(0) —— K关断前瞬间 (1-6)
当串联式开关电源工作于临界连续电流状态时，即D = 0.5时，i(0) = 0，iLm = 2 Io，因此，(1-6)式可以改写为：
2Io = Uo/2L *T —— K关断前瞬间 (1-12)
式中Io为流过负载的电流(平均电流)，当D = 0.5时，其大小正好等于流过储能电感L最大电流iLm的二分之一;T为开关电源的工作周期，T正好等于2倍Ton。
由此求得：
L = Uo/4Io *T —— D = 0.5时 (1-13)
或：
L >Uo/4Io *T =Ui/2Io*T —— D = 0.5时 (1-14)
(1-13)和(1-14)式，就是计算串联式开关电源储能滤波电感L的公式(D = 0.5时)。(1-13)和(1-14)式的计算结果，只给出了计算串联式开关电源储能滤波电感L的中间值，或平均值，对于极端情况可以在平均值的计算结果上再乘以一个大于1的系数。
如果增大储能滤波电感L的电感量，滤波输出电压Uo将小于滤波输入电压uo的平均值Ua，因此，在保证滤波输出电压Uo为一定值的情况下，势必要增大控制开关K的占空比D，以保持输出电压Uo的稳定;而控制开关K的占空比D增大，又将会使流过储能滤波电感L的电流iL不连续的时间缩短，或由电流不连续变成电流连续，从而使输出电压Uo的电压纹波ΔUP-P进一步会减小，输出电压更稳定。
如果储能滤波电感L的值小于(1-13)式的值，串联式开关电源滤波输出的电压Uo将大于滤波输入电压uo的平均值Ua，在保证滤波输出电压Uo为一定值的情况下，势必要减小控制开关K的占空比D，以保持输出电压Uo的值不变;控制开关K的占空比D减小，将会使流过滤波电感L的电流iL出现不连续，从而使输出电压Uo的电压纹波ΔUP-P增大，造成输出电压不稳定。
由此可知，调整串联式开关电源滤波输出电压Uo的大小，实际上就是同时调整流过滤波电感L和控制开关K占空比D的大小。
由图1-4可以看出：当控制开关K的占空比D小于0.5时，流过滤波电感L的电流iL出现不连续，输出电流Io小于流过滤波电感L最大电流iLm的二分之一，滤波输出电压Uo的电压纹波ΔUP-P将显著增大。因此，串联式开关电源最好不要工作于图1-4的电流不连续状态，而最好工作于图1-3和图1-5表示的临界连续电流和连续电流状态。
串联式开关电源工作于临界连续电流状态，输出电压Uo等于输入电压Ui的二分之一，等于滤波输入电压uo的平均值Ua;且输出电流Io也等于流过滤波电感L最大电流iLm的二分之一。
串联式开关电源工作于连续电流状态，输出电压Uo大于输入电压Ui的二分之一，大于滤波输入电压uo的平均值Ua;且输出电流Io也大于流过滤波电感L最大电流iLm的二分之一。
1-2-2．串联式开关电源输出电压滤波电路

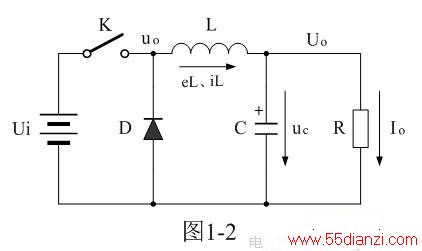

大多数开关电源输出都是直流电压，因此，一般开关电源的输出电路都带有整流滤波电路。图1-2是带有整流滤波功能的串联式开关电源工作原理图。
