开关电源EMC知识全面汇总，包括开关电源EMC的分类及标准，常用的EMC标准及实验配置，关于制订电磁兼容标准的组织和标准的介绍，开关电源电磁干扰的产生机理及其传播途径， Flyback 架构noise 在频谱上的反应等。
EMC的分类及标准：
EMC(EleCTRomagnetIC Compatibility)是电磁兼容，它包括EMI(电磁骚扰)和EMS(电磁抗骚扰)。EMC定义为:设备或系统在其电磁环境中能正常工作且不对该环境中的任何设备的任何事物构成不能承受的电磁骚扰的能力。EMC整的称呼为电磁兼容。EMP是指电磁脉冲。
EMC = EMI + EMS EMI : 電磁干擾 EMS : 電磁相容性 (免疫力)
EMI可分为传导Conduction及辐射Radiation两部分，Conduction规范一般可分为: FCC Part 15J Class B;CISPR 22(EN55022, EN61000-3-2, EN61000-3-3) Class B;国标IT类(GB9254，GB17625)和AV类(GB13837，GB17625)。FCC测试频率在450K-30MHz，CISPR 22测试频率在150K--30MHz，Conduction可以用频谱分析仪测试，Radiation则必须到专门的实验室测试。
EN55022为Radiation Test & Conduction Test (传导 & 辐射测试); EN61000-3-2为Harmonic Test (电源谐波测试) ;EN61000-3-3为Flicker Test (电压变动测试)。
CISPR22(Comite Special des Purturbations Radioelectrique)应用于信息技术类装置, 适用于欧洲和亚洲地区;EN55022为欧洲标准，FCC Part 15 (FEDeral Communications Commission) 适用于美国，EN30220欧洲EMI测试标准，功率辐射测试标准是EN55013频率在30MHZ-300MHz。
EN55011辐射测试标准是：有的频率段要求较高，有的频率段要求较低。传导 (150KHZ-30MHZ) LISN主要是差模电流, 其共模阻抗为100欧姆(50 + 50); LISN主要是共模电流, 其总的电路阻抗为25欧姆(50 // 50)。
4线 AV 60dB/uV 150KHZ-2MHZ start 9KHZ
5线 PEAK 100dB/uV 150KHZ-3MHZ
6线 PEAK 100dB/uV 2MHZ-30MHZ
7线 QP 70dB/uV 150KHZ-500KHZ
Radiated (30MHZ-1GHZ): ADD 4N7/250V Y CAP 90dB/uV 30MHZ-300MHZ
EMI为电磁干扰，EMI是EMC其中的一部分，EMI(Electronic Magnetic Interference) 电磁干扰， EMI包括传导、辐射、电流谐波、电压闪烁等等。电磁干扰是由干扰源、藕合通道和接收器三部分构成的，通常称作干扰的三要素。 EMI线性正比于电流，电流回路面积以及频率的平方即：EMI = K*I*S*F2。I是电流，S是回路面积，F是频率，K是与电路板材料和其他因素有关的一个常数。
EMI是指产品的对外电磁干扰。一般情况下分为 Class A & Class B 两个等级。 Class A为工业等级，Class B 为民用等级 。民用的要比工业的严格，因为工业用的允许辐射稍微大一点。同样产品在测试EMI中的辐射测试来讲，在30-230MHz下，B类要求产品的辐射限值不能超过40dBm 而A类要求不能超过50dBm(以三米法电波暗室测量为例)相对要宽松的多，一般来说CLASS A是指在EMI测试条件下，无需操作人员介入，设备能按预期持续正常工作，不允许出现低于规定的性能等级的性能降低或功能损失。
EMI是设备正常工作时测它的辐射和传导。在测试的时候，EMI的辐射和传导在接收机上有两个上限，分别代表Class A和Class B，如果观察的波形超过B的线但是低于A的线，那么产品就是A类的。EMS是用测试设备对产品干扰，观察产品在干扰下能否正常工作，如果正常工作或不出现超过标准规定的性能下降，为A级。能自动重启且重启后不出现超过标准规定的性能下降，为B级。不能自动重启需人为重启为C级，挂掉为D级。国标有D级的规定，EN只有A，B，C。EMI在工作頻率的奇数倍是最不好过的。
EMS(Electmmagnetic Suseeptibilkr) 电磁敏感度一般俗称为 “电磁免疫力”, 是设备抗外界骚扰干扰之能力，EMI是设备对外的骚扰。
EMS中的等级是指：Class A，测试完成后设备仍在正常工作;Class B，测试完成或测试中需要重启后可以正常工作;Class C，需要人为调整后可以正常重启并正常工作;Class D，设备已损坏，无论怎样调整也无法启动。严格程度EMI是B>A，EMS是A>B>C>D。

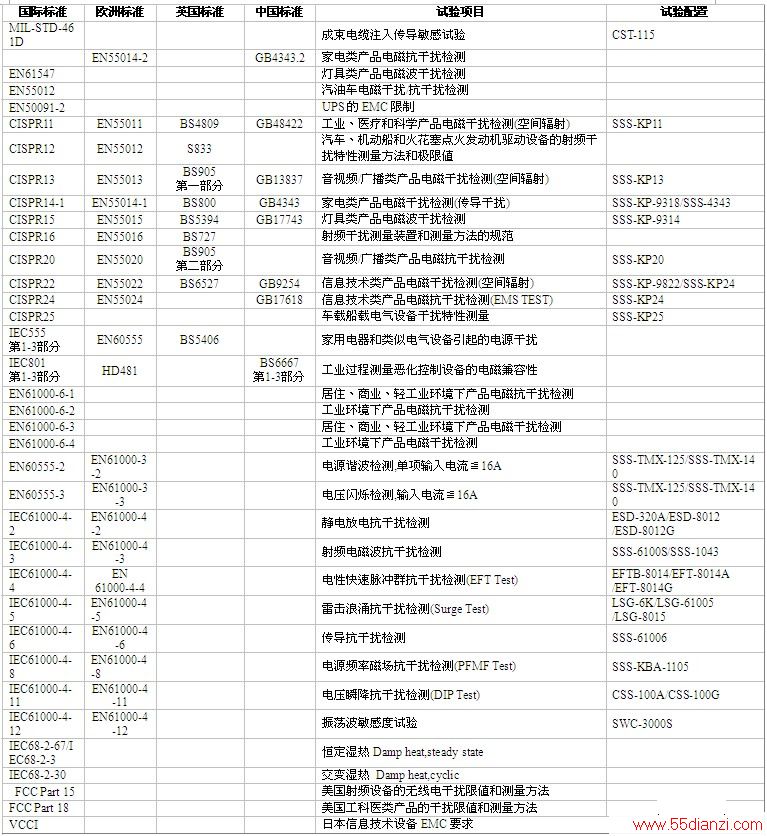

常用的EMC标准及试验配置
EMS部份为EN55024包含7项测试：
EN61000-4-2:1998;
EN61000-4-3:1998;
EN61000-4-4:1995,
EN61000-4-5:1995;
EN61000-4-6：1996;
EN61000-4-8: 1993;
EN61000-4-11:1994。
EMC检测主要项目:
空间辐射(Radiation): EN55011,13,22 FCC Part 15&18, VCCI
传导干扰(Conduction): EN55011,13,14-1,15,22, FCC Part 15&18, VCCI
喀呖声(Click): EN55014-1
功率辐射(Power Clamp): EN55013,14-1
磁场辐射(Magnetic Emission): EN55011,15
低频干扰(Low Frequency Immunity): EN50091-2
静电放电(ESD): IEC61000-4-2、EN61000-4-2、 GB/T17626.2
辐射抗扰度(R/S): IEC61000-4-3、 EN61000-4-3 、GB/T17626.3
脉冲群抗扰度(EFT/B): IEC61000-4-4、EN61000-4-4 、 GB/T17626.4
浪涌抗扰度(SURGE): IEC61000-4-5、 EN61000-4-5、 GB/T17626.5
传导骚扰抗扰度(C/S): IEC61000-4-6、 EN61000-4-6 、GB/T17626.6
工频磁场抗扰度(M/S): IEC61000-4-8、 EN61000-4-8、GB/T17626.8
电压跌落(DIPS): IEC61000-4-11、 EN61000-4-11、 GB/T17626.11
谐波电流(Harmonic): IEC61000-3-2、EN61000-3-2
电压闪烁(Flicker): IEC61000-3-3、EN61000-3-3
辐射干扰(Radiated Interference)是通过空间并以电磁波的特性和规律传播的。但不是任何装置都能辐射电磁波的。传导干扰(Conducted Interference)是沿着导体传播的干扰。所以传导干扰的传播要求在干扰源和接收器之间有一完整的电路连接。
电磁兼容三要素：任何电磁兼容性问题都包含三个要素，即干扰源、敏感源和耦合路径，这三个要素中缺少一个，电磁兼容问题就不会存在。
产生电磁干扰的条件: 突然变化的电压或电流，即dV/dt或dI/dt很大;辐射天线或传导导体。
电磁兼容标准对设备的要求有两个方面：一个是工作时不会对外界产生不良的电磁干扰影响，另一个是不能对外界的电磁干扰过度敏感。前一个方面的要求称为干扰发射要求，后一个方面的要求称为敏感度要求。
电磁能量从设备内传出或从外界传入设备的途径只有两个，一个是以电磁波的形式从空间传播，另一个是以电流的形式沿导线传播。因此，电磁干扰发射可以分为：传导发射和辐射发射;敏感度也可以分为传导敏感度和辐射敏感度。
电磁兼容标准分为基础标准、通用标准、产品类标准和专用产品标准。
基础标准：描述了EMC现象、规定了EMC测试方法、设备，定义了等级和性能判据。基础标准不涉及具体产品。
产品类标准：针对某种产品系列的EMC测试标准。往往引用基础标准，但根据产品的特殊性提出更详细的规定。
通用标准：按照设备使用环境划分的，当产品没有特定的产品类标准可以遵循时，使用通用标准来进行EMC测试。对使设备的功能完全正常，也要满足这些标准的要求。
关于制订电磁兼容标准的组织和标准的介绍：
IEC(国际电工委员会)：有两个平行的组织制订EMC标准，CISPR和TC77。
CISPR(国际无线电干扰特别委员会)：1934年成立。目前有七个分会：A分会(无线电干扰测量方法与统计方法)、B分会(工、科、医疗射频设备的无线电干扰)、C分会(电力线、高压设备和电牵引系统的无线电干扰)、D分会(机动车和内燃机的无线电干扰)、E分会(无线接收设备干扰特性)、F分会(家电、电动工具、照明设备及类似电器的无线电干扰)、G分会(信息设备的无线电干扰)。
TC77(第77技术委员会)：1981年成立。目前有3个分会：SC77A(低频现象)、 SC77B(高频现象)、 SC77C(对高空核电磁脉冲的抗扰性)。
CENELEC(欧洲电工标准化委员会)：由欧共体委员会授权制订欧洲标准。EN标准中引用了很多CISPR和IEC标准，其对应关系如下：
EN55××× = CISPR标准， (例： EN55011 = CISPR Pub.11)
EN6×××× = IEC标准， (例： EN61000-4-3 = IEC61000-4-3 Pub.11)
EN50××× = CENELEC自定标准， (例： EN50801 )
FCC(联邦通信委员会)全名为FEDeral CommunICations Commission：是管理电脑, 周边及通信产品等销售美国之审核授权机抅, 主要制订民用产品标准，关于电磁兼容的标准主要包括在FCC Part15和FCC Part 18中。
