以L4960为例，介绍用数字万用表测试单片开关电源的方法。
(1)测量开关频率
L4960的最高振荡频率FMax=200kHz，通常开关频率取f=100kHz。选用DT930F+或DT980、DT970型数字万用表的200 kHz(或400 kHz)频率档，可直接测量L4960⑤脚上的锯齿波频率。若明显偏离100 kHz，可适当调整振荡电阻R2的阻值：R2↑→f↓，R2↓→f↑，二者成反比。
(2)测量占空比

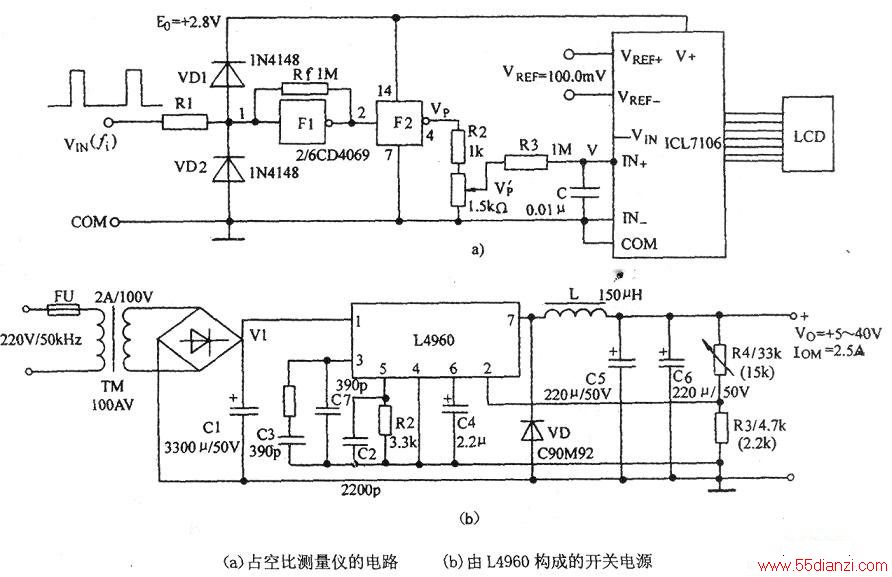

①给单片开关电源加上额定负载，采用如下图(a)所示占空比测量仪，可以准确测量占空比。具体方法是：将下图(b)中R4从0Ω调整到33kΩ时，分别测量L4960⑦脚输出脉冲占空比，D应能在0～100%范围内连续变化。测量时必须给开关电源加上额定负载，否则难以观察占空比变化规律。这是因为在空载时，滤波电容C5与C6会将L4960⑦脚输出的脉宽调制信号平滑掉，即使接上示波器也难于观察到调节R4时占空比的变化情况。
