AC/DC应用中电源转换效率和节能性能的提高

AC/DC应用中电源转换效率和节能性能的提高

点击数:7621 次   录入时间:03-04 11:42:13   整理:http://www.55dianzi.com   开关电源技术

      2. 轻负载时关断PFC以节能

      轻负载时PFC没有任何优势。从本质上来说,它所做的一切就是通过偏置和开关过程产生能耗。轻负载时关断PFC会节省所有这些功率,同时对功率因数造成的影响保持最小。一款正确配置的反激式准谐振控制器可能有一个专用引脚实现此类功能,根据该引脚的状态改变提示,在预确定的负载条件下自动关闭PFC。通过增加由一个二极管和一个电阻(如图1中的Ds和Rs)组成的辅助外部电路,此类状态引脚也可用作降低初级侧峰值电流的指示器。这一方面在轻负载时有助于通过降低峰值电流的谐波功率—从而降低功耗,另一方面,也可通过降低流过变压器中的峰值电流减少或消除流可闻噪声。

      总结及实例

      总之,更严格的节能标准要求创新的电源技术,电源需要在整个负载范围内都有很高的效率,并可极大节约能源。基于负载条件,操作不同模式下的使用准谐振控制和跳脉冲技术的反激式变换器可阐明它对AC/DC应用中的节能进行优化的有效性。新开发的IC(如TI推出的UCC28600)是符合新节能标准的最优解决方案之一。图3提供了效率的典型测试结果,而图4则显示了在连接于通用离线输入(带单一18Vdc输出)的65W反激式变换器中使用UCC28600的准谐振控制和跳脉冲技术的待机功率。

图3:使用UCC28600的65W模块的效率测试结果。

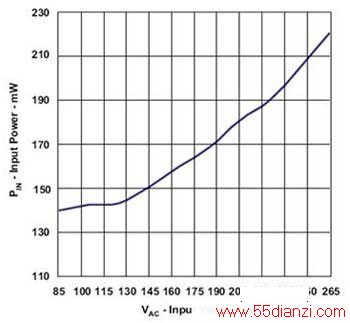

图4:使用UCC28600的65W模块的待机功率测试结果。



上一页  [1] [2]
