内容摘要：RCC称为自激式反激变换器，是中小功率开关电源最常用的设计方式之一。但设计RCC开关电源时，因各参数的互相影响，使计算、调试复杂。而传统的预选频率，后进行AP校验法需多次计算，所设计的系统难于工作在最佳状态。在开关电源设计中变压器设计是重点，变压器设计最重要的参考量是工作频率。若能预先计算出电源工作频率，或至少确定影响频率的因素，将大大减少计算和调试的时间。首先推导出频率计算公式，确定频率主要与初、次级电感量和输入电压的关系，并进一步确定变压器参数，最终确定电源的其他参数。最后通过对电源硬件的简单调试，验证设计的合理性。
关键词：RCC；开关电源；频率计算；变压器设计
RCC(Ringing Choke Convertor)式开关电源具有所需器件少，成本低，不用外部时钟控制，工作于临界连续状态，可以方便地实现电流型控制，在结构上是单极点系统，容易得到快速稳定的响应，具有自动功率限制等优点。RCC电路原理简单，由开关变压器和主开关管谐振产生振荡，副开关管可以调节占空比，以此调节输出电压。但是RCC电源的占空比、工作频率随使用环境和内部参数的变化而改变，使得开关管控制极的电流驱动波形难以确定，给器件参数选定，尤其是变压器的设计带来困难。传统设计主要有诺模图法和磁芯面积乘积AP计算校验法。这两种方法在定频率计算中较实用，但若未知频率，将不能用以上两种方式设计。传统的方法是给RCC电源预设一频率，然后设计变压器。但因变压器参数直接影响到电源的工作频率，所设计的变压器工作频率经常与预设频率相差太大而不能正常工作；电源参数需多次重复设计，导致初期设计计算量大，而且该“拼凑法”在后期调试中，实际频率很难与理论值吻合，导致电源不能工作在设计的最佳状态。
本文推导出频率计算公式，并得出频率与输入电压成正比，与负载电流、初、次级电感量成反比。在确定的输入电压和已知的最大输出功率下，根据电源给定的输入电压、输出电压、额定工作频率和占空比直接求取变压器的初、次级匝数，一次设计就能确定变压器所有参数，解决了高频变压器设计中需要反复设计与验证的问题。基于该方法设计了一台5V／10A的开关电源，并对电源的工作频率、占空比等参数进行了验证。
1 RCC原理
1．1 RCC原理

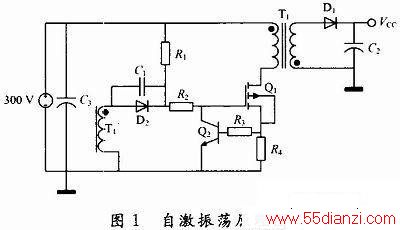

RCC原理图如图1所示。上电后，C3两端电压使电流经起振电阻R1，R2，驱使主开关管Q1导通，随着Q1导通，经由反馈电感T1的反馈信号加强对Q1控制极正向驱动，使Q1迅速导通。因感应电动势与电流变化率成正比，当变压器初级电流最大(饱和导通)时，T1’两端电压为0，Q1退出饱和状态开始关断。此时，T1’感生反向电动势，加速Q1关断，同时饱和状态R4两端电压驱使Q2开通，并将Q1控制极短路，使Q1关断，经起振电阻R1，R2重新使Q1导通，依此循环。RCC电路始终工作在临界导通模式，不会出现反激变换中的连续能量传递模式，其初级电流始终都是一个锯齿形三角波形，而不会出现梯形波。RCC电路调节电压的输入方式是通过控制初级峰值电流来实现的。
2 设计实例

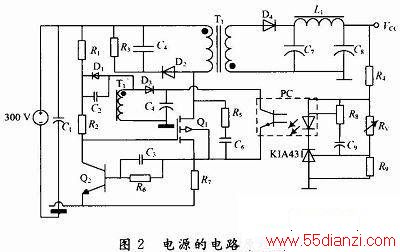

基于频率计算法设计了一个50 W的RCC开关电源，其原理图如图2所示。为了图面清晰，图中未画出工频滤波和整流电路。该电源采用典型RCC拓扑结构，其整流、滤波、缓冲吸收电路、电压负反馈电路、过流控制的设计可参照文献。
2．1 选择磁芯
所设计的电源最大输出功率为Pout=50W，所需的输入功率PIN=Pout／η，预计效率为0．8，以时变压器能承载的最大功率应不小于62．5 W。若设计的电源最低工作频率不低于50 kHz，查磁芯参数表知，EE30磁芯在50 kHz时最大输出功率为64 W，能满足所需功率的要求，其磁芯有效截面积Ae=109mm2。
2．2 求初、次级匝数

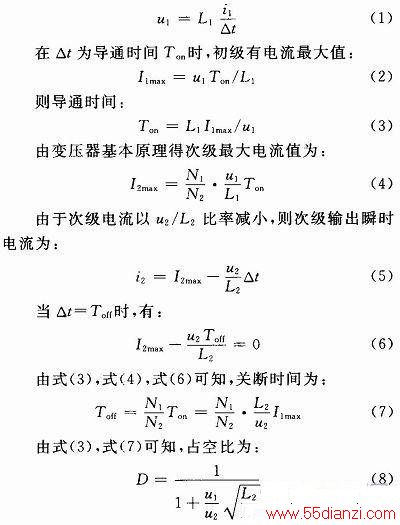

自激反激式变压器匝数N的计算公式为：
式中：输出电压u2=5．7V(含整流管压降0．7V)，若允许磁芯工作磁通密度Bw≤120mT，将Bw代入式(11)得N2≥4．35，则取整为5匝。

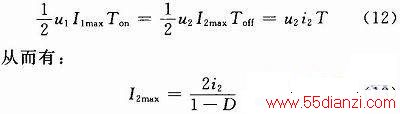

由于变压器的输入／输出能量相等：
由于次级最大平均电流为10 A，设计占空比D为0．3，则输出瞬时极限电流I2max=28．57 A，由式(6)解出次级电感量L2=2．45μH。同理可以得出初级极限电流Imax=1．34A，初级电感量L1=1．39mH。由式(4)知N1=106。
2．3 选定线径
漆包线电流密度J=4 A／mm2，则线径为：
相应可得初次级绕组线径分别为：φ1=0．253 mm，φ2=1．784 mm。对照GB(国标)线径表，取接近且不小于计算值的初级线径为0．28 mm，次级线径为1．25mm，两股并绕。
2．4 磁芯窗口空间校验
线圈所占窗口面积为：
查相应磁芯参数表知，EE30磁芯的窗口面积Aw=73．35 mm2，若窗口使用系数取推荐经验值0．4，则0．4Aw=29．34 mm2>Aw1，磁芯空间可以容下绕组。
2．5 气隙计算
为了有效防止磁芯磁饱和，RCC式开关电源高频变压器应在磁芯中插入气隙，使磁芯的导磁率下降。气隙Lg的计算公式为：
式中：μ0为真空中磁导率，所有量均为已知。计算得Lg=1．26 mm。由于磁芯为EE型对称安装，磁芯气隙均分到磁芯所留空隙中，EE30磁芯安装时，需要保留Lg／2=0．63mm的间隙。变压器的主要参数如表1所示。
3 实验结果及分析
输出电流为10 A时初级电流i1和次级电压u2如图3所示。从数字示波器的波形可以看出，此时的占空比D为0．31，与设定的占空比相差3．33％，频率f为47．6 kHz，与设定频率相差3．93％。这是由于高频变压器次级线圈取整引起的，通过调节磁芯气隙可以简捷调节变压器初、次级线圈的电感值，使各项指标与理论值相吻合。因误差不大，该设计中没有做此调整。
