（5）绕制顺序及规格为：首先绕原编二分之一（φ0.3*2）、5V2（φ1）、12V（φ0.3）、5V1（φ0.3）、原编另外二分之一（φ0.3*2）、反馈绕组（φ0.3）。G隙宽：中心磁柱间距：0.373452mm.
注意事项：每个绕组均匀绕在骨架中间，每绕完一个绕组包2mm厚的绝缘胶带。
3.样板试验测量结果
3.1 各电压纹波测量结果
开关电源纹波的测量基本要求为： 使用示波器AC 耦合，20MHZ带宽限制， 拔掉控头的地线， 以测到准确的波形， 在本电源板中，对5V2+的要求比较严格，要严格控制它的纹波，以下测得当加2.5 欧姆电阻（80%负载）时测得纹波为空载的两倍，如下图3 所示。

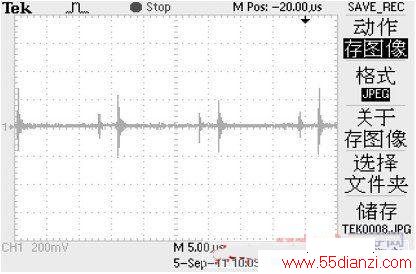

图3 5V2+80%负载时波形图。
3.2 电磁兼容实验
当检测纹波通过时考虑到现场环境问题，还得分别做电磁兼容实验和环境实验，电磁兼容实验包括：浪涌、快速脉冲群和静电抗扰。在本次测试中开关电源主板装入某一终端进行测试。差模打±2000V，共模打±4000V.具体方法参照国家电磁兼容性相关标准。
4.结论
反激式开关电源比起线性电源和其他类型的开关电源，具有纹波大的特点。但通过辅助电路可以减少它的输出纹波。以FSDM0565R 为核心设计的多输入多输出反激式开关电源，不但有体积小、效率高、性能稳定的特点， 而且在电磁兼容和高温测试中都表现出了很好的性能，取得了很好的性能，但本次设计和测试到投入生产经过了两个月的时间，所以本人也在做一个开关电源的仿真，通过仿真和模块化可以大大减少研发周期和成本。
