长时间可变电子定时器
点击数:7769 次 录入时间:03-04 11:42:55 整理:http://www.55dianzi.com 定时控制电路

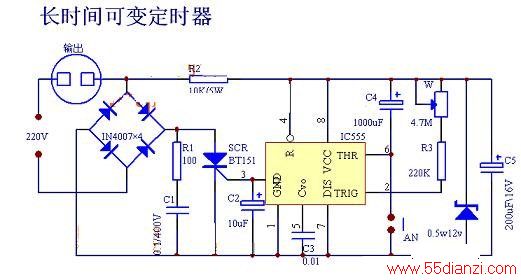

该定时器用BT151单向可控硅整流器作电子开关,电路如图1-1所示。NE555时基电路作定时控制,定时一小时内连续可调,耗电小于5W,空载时不耗电。
按下AN定时开始,电源向C
4充电,因C
4两端电压不能突变,时基NE555第2脚的电位低于1/3V
CC使3脚输出高电平至SCR的控制极,SCR便导通,负载得电。等到C
4上电压为2/3V
CC时,555的3脚输出低电平,SCR截止,负载失电,之后C
4经W、R
3放电,当C
4上电压降至NE555时基直流电源电压1/3时,3脚又输出高电平,定时又开始。
调节W可改变定时长短,阻值大定时长,阻值小定时短,通常可在4分钟~1小时内连续可调。
