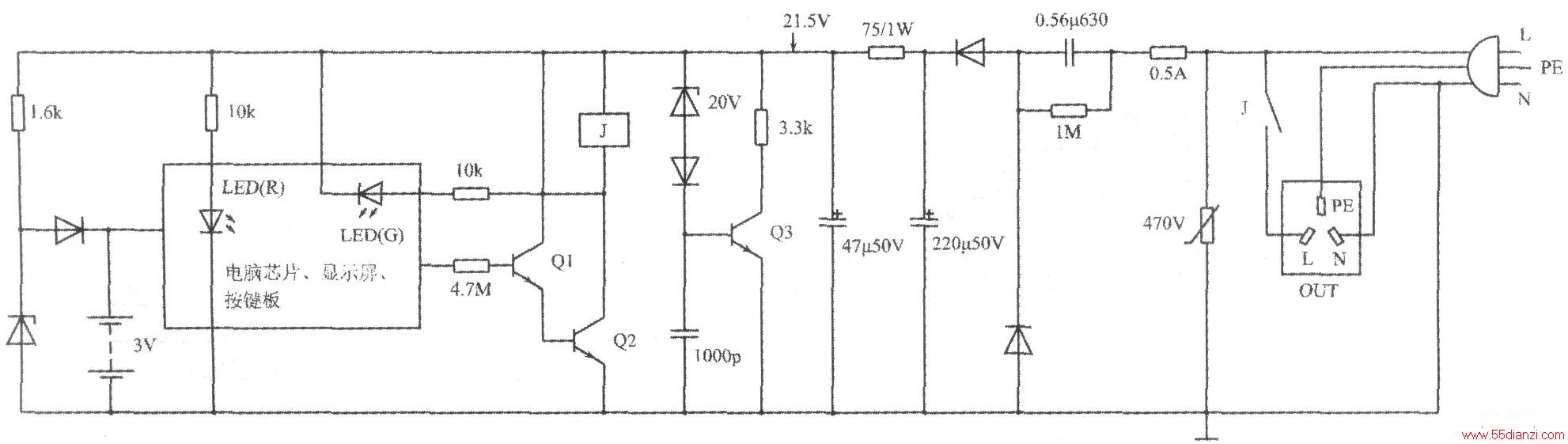

现在市面上和网上销售一种微电脑定时开关，价格仅30余元。笔者购买试用后将其解剖并绘制了电路图，如下图。
微电脑定时开关由两块电路板组成，一块是显示屏板，微电脑芯片、显示屏、设置按键和LED工作状态指示灯全部集中在这块电路板上，其它元件安装在另外一块电路板上。
两节纽扣电池为显示屏和电脑芯片部分供电，所以设置、编程信息不会因定时开关脱离交流电源而丢失；控制电路的电源通过220V交流电源经电容降压、整流、稳压电路后取得。它的稳压电路比较奇特，工作在非常节能的状态下，稳压电路由Q3及其外围电路组成，当继电器没有得电工作时，直流电源电压因轻载而升高，当升高至21.5V以上时，与Q3基极相接的20V稳压管击穿导通，其泄漏电流为Q3提供了偏置，致使Q3导通泄流把直流电源电压拉回至21.5V；当继电器得电工作后，直流电源电压因重载而降低(实测20V)，这时20V稳压管和Q3均截止，稳压电路未投入工作。稳压电路的作用就是在继电器工作前后使直流电压稳定在20～21.5V之间，为电路的稳定工作提供保障。
由于是电容降压，所以本身耗电极其微弱，大约为0.8瓦，长期在线工作也不必担心过度电耗。
该定时开关是单相电源输入并输出，额定输出功率2kW(阻性负荷时)，当受控负荷超过其额定输出功率时或电气设备是三相负荷时可以用接入交流接触器的方式来扩展容量。而且其输出控制采用有触点开关控制方案，故可控制任何性质（包括阻性、容性、感性）的负荷。由于现在大部分家用电器都在2kW以下，所以非常适合于直接控制各类家用电器；变通应用后还可广泛用于机关单位照明和动力设施、建筑景观照明或城市路灯等设施的自动控制，这些设施实现无人值守后可节约一定的入力资源：也特别适用于具有分时段电价的地区在低电价时段自动开启电器的场合。说明书推荐的主要控制用途有：电饭煲、电热毯、热水器、电视机、饮水机、打铃器、排气扇、抽水机、霓虹灯、空调机、路灯、防盗器等。
该定时开关具有两种基本控制（倒计时和编程定时）模式和一种辅助（累计时）模式，通过一只三档微型拨动开关来转换。其中倒计时模式执行的是延时关断功能，当设置为倒计时模式并设定时间后按下“开”按钮，定时开关立即为负荷供电，当时间倒计时到O：00时停止为负荷供电，倒计时时间最长为99小时59分，该模式只能实现单次控制，不能重复控制，再次控制时需要重新设置：编程定时模式为该定时开关的主要功能，最多可实现12组开、关定时控制，12组定时控制的开启时间和关闭时间独立设置，可以设定为单天循环控制，也可将任一组定时控制选择在一周内任意天或一周内所有天，最长控制时间168小时，最短控制时间1分钟，可见其定时编程功能非常灵活，为其广泛应用创造了先决条件：在任何情况下，将模式转换开关打到累计时模式时，可显示倒计时和编程定时两种模式下共同为负荷供电的累计时间，这一功能为用户统计负荷用电时间或计算电耗提供了数学依据，最长累计时间为2400小时。
该定时开关控制功能完善，外形小巧美观、做工精致，内部结构合理，交流电源部分的导线足以负担其声称的2KW的功率，非作坊产品，不愧为是一种自控、节能的好东东，故推荐给有自控、节能需求的读者。
