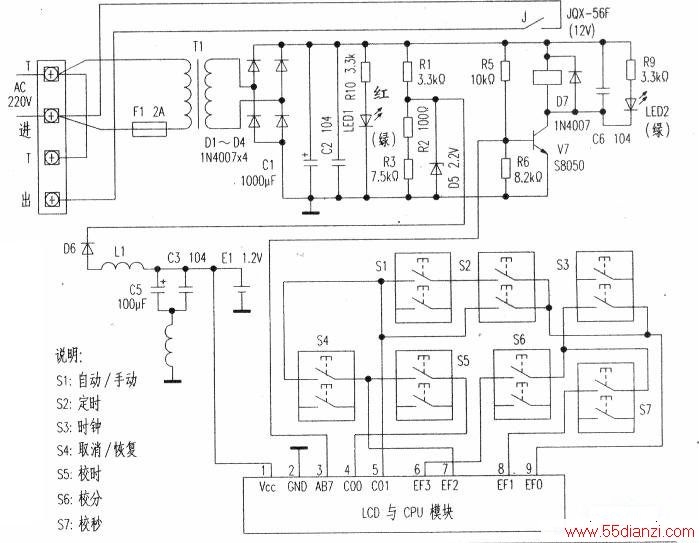

石泰KG316T定时器做工精美，定时范围为Inun~lOOh．其电路很有特色，实测出该定时器电路图，见下图所示。
该定时器由主板、按键板、液晶显和CPU电路一体化板组成。主板电路包括电源和输出继电器电路；按键板有7个设定按键。该定时器液晶显示与CPU电路组成厚膜式电路。CPU与液晶的工作电压为1.2VDC。
电路工作原理简析：该定时器有4个接线端子：T端子接中性线N，进线端子接相线L．出线端子是进线通过继电器J控制通断的主触点再引出到出线端子。T端子有2个：第1个T端子接进线N．第2个T端子接出线N。控制电源小变压器一次侧并接在进线AC220V两个端子（T、进）上，所以，该定时器只能用在AC220V的负载上，不能用在AC380V负载上。AC220V经过变压器T将AC220V降到AC12V，经DI~D4二极管全波桥式整流，C1滤波后，获得+16V直流电压。为继电器控制电路及CPU电路供电。CPU的+1.2V直流电压是通过+16V降压稳压后获得的。
+1.2V直流电压电路：+16V直流电压经电阻Rl降压稳压管D5稳压后，在D5的两端获得2.2V直流电压。并经二极管D6隔离、L1与c5滤波后，对电池E进行充电。充电电池对液晶与CPU电路供电(VCC)。二极管D6的作用是防止电网停电后，充电电池向电源电路反向放电。因为该定时器最长定时时间为100h，长达4天多时间，如果在Vcc供电中，不用充电电池供电，那么会使定时器在定时中途停电后，设定的数据清零，不能准确进行定时接通负载。有充电电池对Vcc电源供电，则即使电网停电，定时器仍在计时，CPU电路仍在工作。只要电网在4天内恢复供电，仍可按设定时间接通负载。
继电器控制电路：定时器通过继电器J控制负载接通和切断。继电器又是通过三极管VT1来控制。三极管VT1又是通过偏置电路(R5、R6)和CPU电路来控制的。在定时器设定的时间还未到之前，CPU电路的③脚电压为0V，这样就使三极管VT1的基极电压为0V而截止，继电器J不吸合。当定时器定时时间到了以后，CPU电路的③脚电压为0.72V，使三极管VT饱和导通。继电器J吸合，其触点接通AC220V，负载供电。
指示电路：电源指示灯LEDl;工作指示灯LED2，电源一接通，LED1(红)即点亮。VTI三极管导通时，LED2(绿)即点亮，VT1截止时熄灭。
