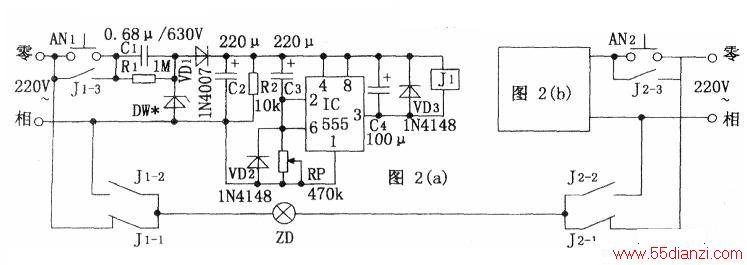

工作原理：图二中，图二(a)和图二(b)是常用的延时自熄开关中的一种。图二(a)和图二(b)完全相同。平时，继电器的常闭触点J1 -1和J2—1闭合，灯泡ZD两端都是零线，无电压而灯不亮。当按下按钮AN1时，220V交流电经C1降压，VD1整流、DW稳压、C2滤波后得到12V直流电压供给由555时基电路(IC)等组成的延时电路。刚通电时，因C3的充电，lC②、⑥脚为高电位，③脚输出低电平，继电器J1吸合，J1 -1断开，J1 -2闭合，灯泡发光。同时，J1 -3闭合自锁，松开AN后，电路进入延时状态。
随着C3的充电，lC②⑥脚电位渐降，当降到 1／3VCC时，③脚翻转为高电平，J1释放，J1 -2断开，J1-1闭合，灯熄灭，J1 -3断开，整个电路失电。一个工作过程结束，同理，若按一下装在另一处的AN2时，则另一个相同的电路工作，J2吸合J2 -1断开，J2 -2闭合，灯点亮，J2 -3自锁，延时后自熄。电路中lC可用各种555时基集成电路，J1用一般的6V或12V小型直流继电器（DW选用相应的6. 8V或12. 5V稳压二极管）。图中R1是为C1放电而设，R2和VD2是为电路断电后的C3提供快速放电通道，C4是为消除某些质次的时基集成电路输出开关特性不理想而造成的继电器触点在临释放时的抖动而设的。
图二(a)和(b)中元件可分别焊装于两块小电路板上，直接置于原墙壁开关盒内，原开关去掉，代之以电铃按钮。
如果原来是多联开关，则可在每个开关盒内装置一块图二(a)和(b)所示的小电路板，将继电器按图三连接便可。延时时间由RP调节。
图四是另一种更为简单的电路，亦可直接取代现有的双联或更多联开关，原理如下。
平时，按钮AN1—ANn都处于闭合状态，当按一下任一按钮时电路断电，放开后又通电。这时，220V交流电经灯泡ZD、VD1整流、R1降压、DW限压后向C1充电，很快将C1充满电荷。接着，又经R2对贮能电容C2充电，其充电电流将单向可控硅SCR触发开通，灯泡发光。一段时间后，C2上电荷充满，充电电流消失，SCR因无触发电流在交流电过零时关断，灯泡熄灭。当再按下任- AN时，电路又断电，C2上的电荷迅速通过R3、D2放掉，松下AN时，电路通电重复上述工作过程，灯亮延时后熄灭。图中，C3是防干扰用的，以免SCR被电网中的干扰脉冲误触发开通。
电路中，当灯泡功率不超过100W时，SCR可用MCR100-6或MCR100-8、BT169等小型单向可控硅。整个电路亦可制作于一块小电路板上，装在任一开关盒内。AN1～ANn选用或自制常闭型小型按钮。如欲改变延时时间，可适当调整电容C2容量。由于通过灯泡的是半波直流电，所以灯泡不宣用得过小(但·也不能超过100W)，否则闪烁过于明显。由于一般用于过道，故稍有闪烁不影响照明。
