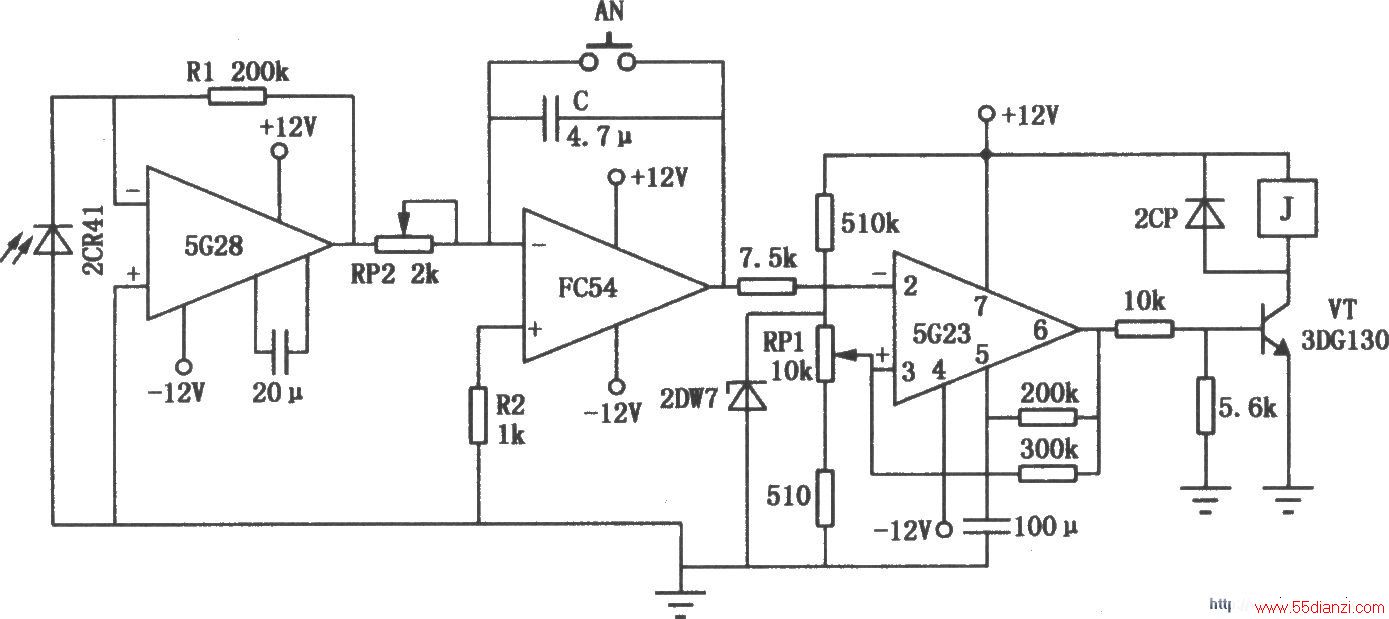

如图所示是用5G28、FC54、5G23组成的自动曝光定时器线路，它的延时时间由照相底片的浓淡程度而自动控制。2CR41是光电池，安装在放大机镜头的边缘上，把底版上的平均光强度转变为电流输出。由于2CR41灵敏度较低，故用5G28作为微电流放大，放大后变为电压输出，由FC54进行积分。当积分器的输出高于5G23组成的比较器的参考电压时，比较器翻转，输出变为低电平，三极管VT截止，继电器J释放，灯灭。
