JEC-2组成的延时电路(二)

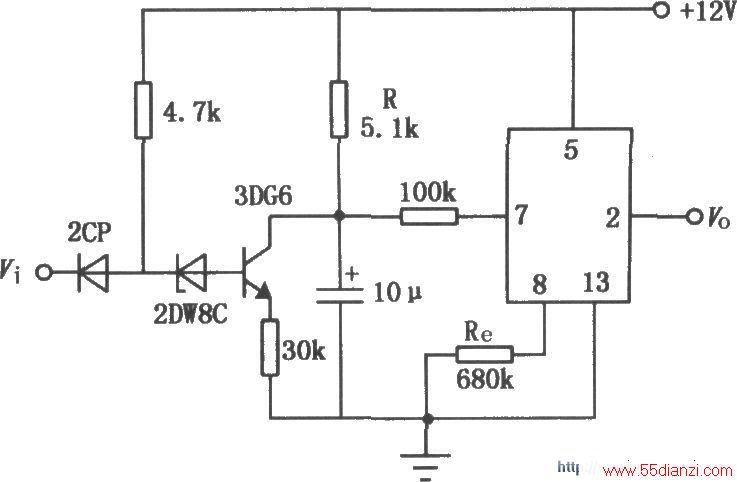

如图所示是用JEC-2组成的延时应用电路之二。当输入端由“0”跳变到“1”时，输出端也立刻为“1”；但是当输入端由高电平“1”跳变到低电平“0”时，输出经延时后才变为“0”，延时时间由10μF电容充电到触发电平时问决定。本电路提供的延时时间为0.02～10秒，用于延时时间较短的场合。改变R和C，即可改变延时时间。调整Re的数值，可校正误差。
