现在的楼道灯都用声光来控制。总感觉多数声控灯有些差强人意。

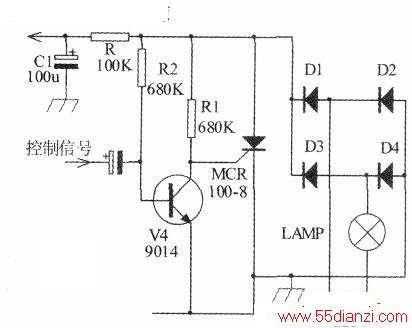

这些声控灯电路（见下图）的共同特点是：
1.控制电路与照明灯串联，控制电路的6V～12V电源经电阻降压后由整流桥供给，因此可控硅导通（灯亮）期间，C1端电压几乎放电到0V，控制电路因此失去电源。若企图使灯再亮，需待灯熄灭C1端电压重新建立之后，而R、C1的充电时间常数长达十余秒。
2．音频放大器都只有一级，声控灵敏度明显不够，需要很大声响，才能将灯点亮，导致邻里间互相骚扰。
3．当可控硅需要较大触发电流，而图2中的R1又较大时，可控硅的通角小，其电流谐波幅度大而丰富，造成很强的射频干扰。
4、待机电耗较大，待机电耗为：
全年待机耗电约需5.5千瓦时。

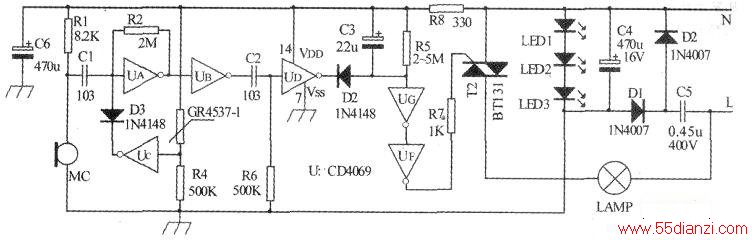

针对上述问题，改进后的电路如图下，组装成功在楼道试运行半年后，它有如下优点：
1.控制电路电源由电容降压连续供给，在灯灭前再击一掌，亮灯时间可继续累加，灯光不间断。
2.比普通电路多了一级音频放大，音控灵敏度大大增加，轻轻击掌，照明灯即被点亮。而一般噪音不足以误触发可控硅。
3．双向可控硅G极采用负电压触发，避开了双向可控硅的(T2-，G+)触发方式，触发电流可减小一半，则c5电容量可以减小，以减小C5体积、成本。
4、本电路对元件精度要求不高，只要安装正确，几乎无需调试，即可正常运行。如果大批量生产，可大大降低人工调试成本。
5、正品的BT131控制极触发电流约1.4mA，麦克风耗电不足0.2mA，CD4069耗电约4mA（主要是工作在线性区的UA.UB的静态电流），0.45μ/400V限流电容可提供的平均电流为
上式中f=50Hz，Cl=0.45μF，U=220V，Uo=2.8×3=8.4V。待机时，C1可提供约14mA的电流。3个高亮白光发光二极管除起稳压作用外，灯熄灭时约有10mA的工作电流，在照明灯熄灭时它的亮度也足够行人照明用。因工作电流小，发光管有很长的工作寿命。
降压电容不耗有功功率，当C5取0.45μF时，待机功耗为
(W)，待机功耗仅为常见电路的1/5。
6.T2通角为180°，无射频干扰。
电路工作原理：
控制电路用CMOS六反相器CD4069芯片，Ue作光控，当环境亮度超过某一值时，光敏电阻与R4的分压，使Uc输入端电压达高电平，输入电压值达到（HighLevelInputVoltagl，CMOS门电路的高电平输入电压约为2VDD/3），则Ue输出低电平，UA输入端被D3箝在约0.5V，使麦克风输出信号无效。否则，Uc输出高电平，D3截止，音频信号经UA、UB两级放大。麦克风输出音频电压的每个正半波，都使uD的输入端出现高电平，其输出端为低电平，C3充电到约VDD。声响终止时，Uo输出高电平，D2截止，C3的端电压Uc3经R5放电。则UG输入端的电压为：
可见，UG输人端的电压从ov开始逐渐升高，当升高到超过低电平输入电压VL(LowLevel Input Voltagl)，即超过VDD/3时，UG输出端由高电平跳转为低电平，UF输出端由低电平转为高电平。UG输出高电平期间，UF输出低电平，双向可控硅被触发导通，灯亮。故UD、D2、UG、C3、R5组成了延时断开的开关。
令(2)式中的
解出t，即为灯亮的时间。
当R5=1MΩ，C3=47μF时，实测亮灯时间为15秒，由(3)式的计算值为18.8秒，误差约20%。
必须指出，因控制电路的电源系来自倍压整流，C5的阻抗又近l0kΩ，因此VDD的波纹峰峰值高达180mV，经CD4069放大后C3可充电到约5V，从而在无声时不能自动关灯。为此，CD4069的供电电源需加阻容滤波电路。增加Ra、C6后，VDD的波纹峰峰值降到12mV。
因可控硅触发电流设计时留有裕量，故本电路可选用比BT131触发电流更大的MAC97A6双向可控硅。
MC为驻极体麦克风。灯的功率不宜超过25W。
[注1]厂家标注当VDD=5V时，VIL=lV，VIH=4V属比较保守的数据值，实测VIL=VDD/3=1.67V，VIH=2VDD/3=3.33V。
