声控双灯开关电路(SK-IV)

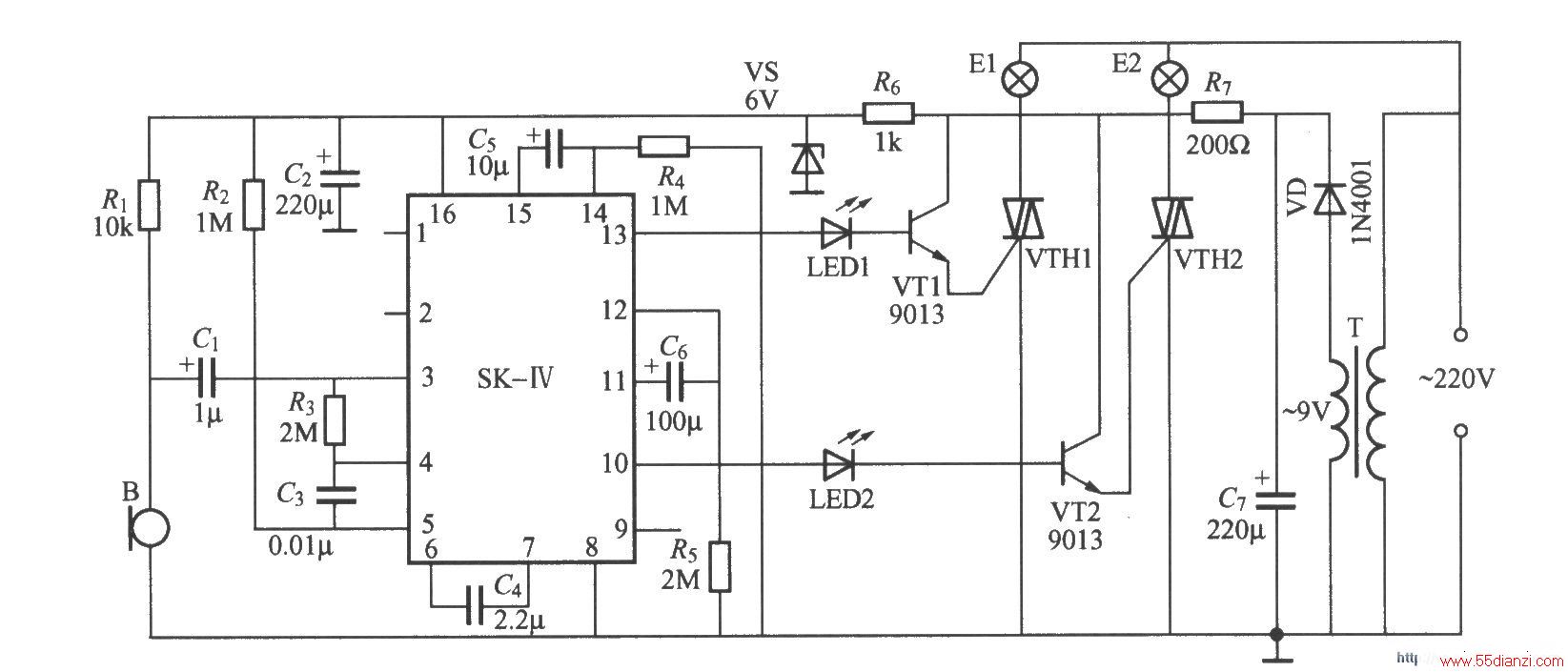

如图所示是一个实用的声控双灯开关电路，电路主要由一块SK-IV型声控集成电路为核心器件构成。由于该集成块需要使用者在特定的时间内连续发声三次，才能触发工作，所以电路具有极高的抗干扰性能。VS可用6V、1/2W稳压二极管；VTH1、VTH2最好采用触发电流较小的1A/400V小型塑封双向晶闸管，如MAC94A4型等，其控制负载可达100W；T为220V/9V、5VA小型优质电源变压器。其他元器件无特殊要求。
