某公司生产系统恒压供水，应用了西门子MM430系列变频器。生产用水主要是用于硅片切割，要求水压保持在0.2MPa左右的恒压。基本工作原理是：在电位器上给定电机的运行速度。用压力变送器反馈供水管网压力，把水压变换为4mA_20mA的电流信号，输入到变频器，与给定信号产生一个偏差信号，经变频器内部PID调节器进行调节使水泵电机的转速保持在0.2MPa左右的恒压。
1．系统控制电路
该恒压供水系统由三台水泵供水，主回路电路如上图所示。主要设备型号如下：QFl:CMl-160A;TAl:200/5: FU:NT00-160A;INV:6SE630-2UD35-5F8D:M:Y2-225M-4, 45kW。水泵的手，自动控制电路如下图所示。这部分电路由3台水泵的控制电路组成。每台水泵的电路白手/直动两部分组成。另外，还有一部分是反馈到PLC的信号。

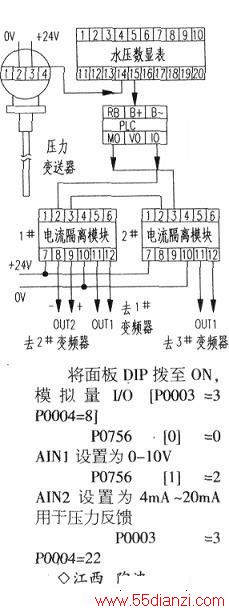

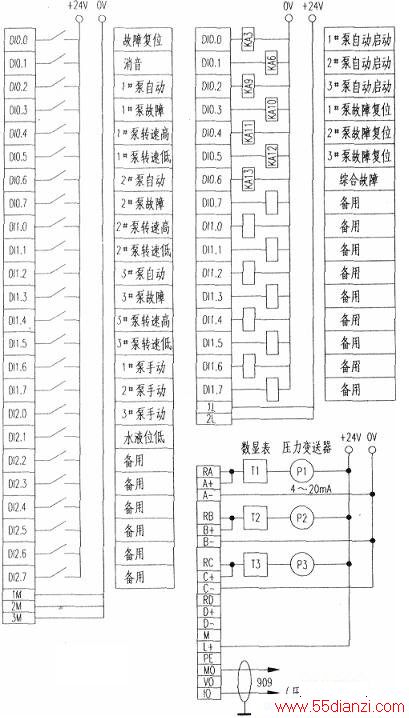

恒压供水的的过程检测与控制任务由西门子S7-200小型PLC担任。PLC端子接线图如上图所示。PLC由两个模块组成：一个主模块(CPU226CN)；-个模拟量输入输出模块(EM235CN)。水压反馈检测：压力变送仅把水管的压力信号转化为电流信号，再送入压力数显表和PLC模拟量输入模块。经CPU计算处理后，从EM235CN的输出通道输入到电流隔离模块。经电流隔离模块光电隔离后，输入到变频器模拟量输入2通道(AIN2)。由PID调节器进行调节。电流隔离模块的作用是避免大电流对变频器的伤害，同时也避免模拟信号传输过程产生干扰。数字式水压显示仪能直观地显示管网的压力。压力变送器的电流信号经两个光栅隔离模块隔离后，输出到1、2、3号变频器的模拟量输入接口，作为管网压力调节的反馈信号。水压反馈信号流程接线图如下图所示。
2．西门子MM430变频器调压工作原理
两门子MM430变频器内置PID调节器，利用压力传感器产生的4mA~20mA电流信号作为反馈信号。
根据电位器外部给定的压力调节值作为变频器压力调节的给定值。变频器内置的PID调节器作为压力调节器，将压力变送器的反馈信号源与给定值进行比较，偏差进入调节器进PID调节，使出口压力保持在设定范围。当用水量增加时，水压降低，调节器使变频器输出频率增加，电机拖动水泵加速，水压增大。反之，调节器使变频器输出频率减少，电机拖动水泵减速。当一台水泵50Hz运行仍然满足不了管压时，PLC启动第二台水泵。当两台水泵都运行干50Hz时，还是满足不了管网压力，PLC启动第三台水泵。
如果管网压力能满足要求，用水量下降时，又逐一停运水泵。
