用MAX1822和74C906构成的1～6通道负载开关电路

点击数：7266 次录入时间：03-04 11:55:02 整理：http://www.55dianzi.com 开关控制电路

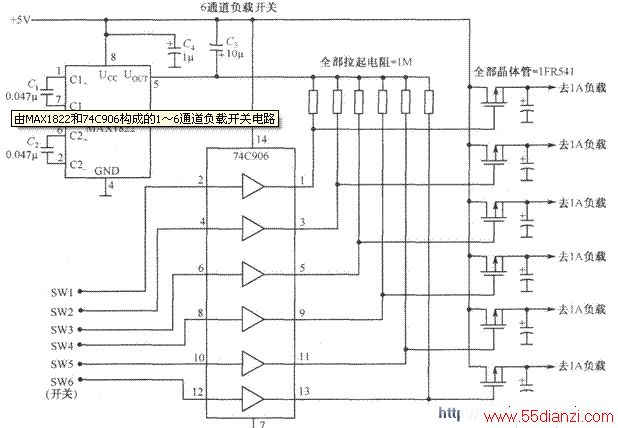

MAX1822和74C906构成的1～6通道负载开关电路如图所示。MAX1822是电荷泵开关电源，其输入电压可在3.5～16V范围内选择，输出电压为11V，可以驱动低阻N沟道MOSFET。74C906是六反相器，SWl～SW6 6个开关信号可以同时馈送，也可以单独或随意组合，这要根据负载开关的工作状态要求而定。
