水塔水位控制的模拟实验

本文通过实验证明了用PLC构成水塔水位自动控制系统的方法。

一、 实验目的
  用PLC构成水塔水位自动控制系统。
  二、实验内容
  当水池水位低于水池低水位界（S4为ON表示），阀Y打开进水（Y为ON）定时器开始定时，4秒后，如果S4还不为OFF，那么阀Y指示灯闪烁，表示阀Y没有进水，出现故障，S3为ON后，阀Y关闭（Y为OFF）。当S4为OFF时，且水塔水位低于水塔低水位界时S2为ON，电机M运转抽水。当水塔水位高于水塔高水位界时电机M停止。

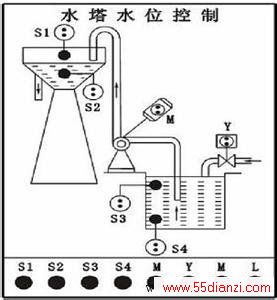

  三、水塔水位控制的实验面板图：
                       水塔水位控制面板 上图下框中的S1、S2、S3、S4分别接主机的输入点I0.0、I0.1、I0.2、I0.3，M、Y分别接主机的输出点Q0.0、Q0.1。
  四、编制梯形图并写出实验程序

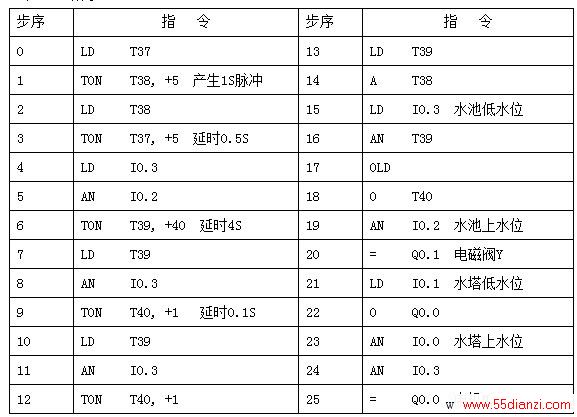

  参考程序如下图所示：

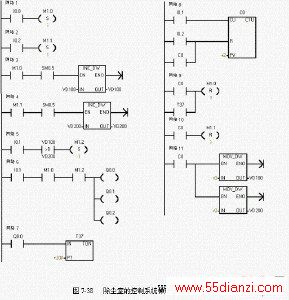

参考梯形图如下所示：

  五、实验设备 1、THSMS-A型、THSMS-B型实验装置或THSMS-1型、THSMS-2型实验箱一台 2、安装了STEP7-Micro/WIN32编程软件的计算机一台 3、PC/PPI编程电缆一根 4、锁紧导线若干
