水塔水位控制模拟
点击数:7877 次 录入时间:03-04 11:41:11 整理:http://www.55dianzi.com PLC入门
一、 实验目的用PLC构成水塔水位自动控制系统。
二、实验内容当水池水位低于水池低水位界(S4为ON表示),阀Y打开进水(Y为ON)定时器开始定时,4秒后,如果S4还不为OFF,那么阀Y指示灯闪烁,表示阀Y没有进水,出现故障,S3为ON后,阀Y关闭(Y为OFF)。当S4为OFF时,且水塔水位低于水塔低水位界时S2为ON,电机M运转抽水。当水塔水位高于水塔高水位界时电机M停止。

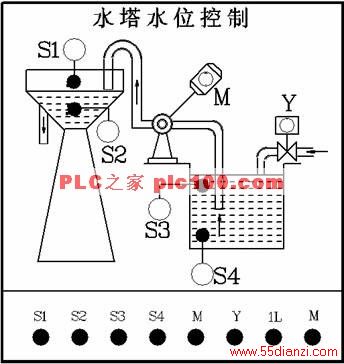

三、水塔水位控制的实验面板图:图6-8-1所示 水塔水位控制面板上图下框中的S1、S2、S3、S4分别接主机的输入点I0.0、I0.1、I0.2、I0.3,M、Y分别接主机的输出点Q0.0、Q0.1。

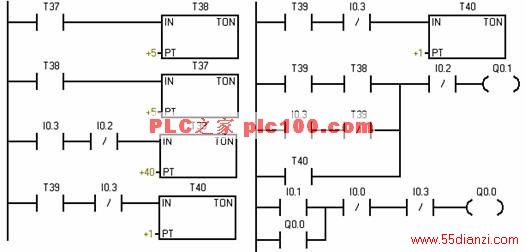

四、编制梯形图并写出实验程序参考程序表6-8-1所示步序指 令步序指 令0LD T3713LD T391TON T38, +5 产生1S脉冲14A T382LD T3815LD I0.3 水池低水位3TON T37, +5 延时0.5S16AN T394LD I0.317OLD5AN I0.218O T406TON T39, +40 延时4S19AN I0.2 水池上水位7LD T3920= Q0.1 电磁阀Y8AN I0.321LD I0.1 水塔低水位9TON T40, +1 延时0.1S22O Q0.010LD T3923AN I0.0 水塔上水位11AN I0.324AN I0.312TON T40, +125= Q0.0 电机M参考梯形图如下所示:
图6-8-2
五、实验设备1、THSMS-A型、THSMS-B型实验装置或THSMS-1型、THSMS-2型实验箱一台2、安装了STEP7-Micro/WIN32编程软件的计算机一台3、PC/PPI编程电缆一根4、锁紧导线若干
