C(代表客户，下同)：我用FB58做PID，每次下载后都有一个80.0的设定值，并且系统切换在自动，温度都调节在80℃，我想下载后系统在手动，并且初值为0.0，怎么能改回来呀？
E（代表工程师，下同）：请问您FB58的SP_INT和MAN_ON引脚填的什么变量？
C：没有填变量，我是直接通过
触摸屏连接FB58背景块的IN_OUT类型的SP_INT和MAN_ON变量？
E：心理活动：可能是地址冲突或者没有COM_RST造成的。
E：那您程序其他地方有用到这些变量吗？
C：没有，我跟PID相关的控制都没有连锁，只需要触摸屏给一个设定值和手自动切换即可。
E：那您一共调用几路FB58？
C：4路，但是只有第二、三两路有这个问题，其他两路都正常。
E：那您每一路都分配独立的背景块了吗？
C：分配了，都是不同的DB块号。并且我刚才将COM_RST置位，把块初始化了系统也不会切换为手动。开始我怀疑自己程序内其他地方给第二路背景块写值，但是如果我通过面板修改设定值和手自动状态后，这两个值都不会出错，并且交叉索引也查不到地址冲突的地方，所以这个问题应该和程序关系不大。
E：心理活动：挺奇怪的问题，应该是客户调试过程中改变了某个参数造成的，初始化数据块应该能解决这个问题。
E：我觉得您离线的DB块的实际值被改过，您方便打开一个背景块并切换到数据视图吗？
C：打开了，已经切换到了数据视图。
E：您IN_OUT类型的SP_INT和MAN_ON变量实际值是多少？
C：SP_INT是80.0；MAN_ON是FALSE。
E：初始值呢？
C：SP_INT是0.0；MAN_ON是TURE。
E：那您的问题是您改变了离线DB块的实际值造成的，您将背景块初始化一下，然后保存下载就能解决这个问题。
C：稍等，我试下。
三分钟后......
C：下载完了，问题解决了。我并没有改过这个实际值的操作，但是我的实际值为什么被修改了呢？
E：您手动修改、上载或者复制在线DB块到离线都有可能改变离线实际值。
C：我都没有呀。我只是用背景块的参数分配视图，运行了次自整定，其他我没进行过任何操作，是不是FB58自整定后能自动保存呀？
E：没有这个功能呀？手册里面也没提到。
C：那就奇怪了，我真的没有进行过你说的操作。不管怎么样，问题解决了我很感谢您。
挂了客户的电话，我也很奇怪客户的问题。一般来说造成离线DB块实际值改变的方法有手动修改、上载或者复制在线DB块到离线，见图1、2.3。
图1：手动修改离线项目初始值
图2：将在线项目DB块复制（拖拽）到离线项目
图3：上载项目
客户否认了这三种方法，难道FB58有这个特殊功能没被发现。我决定进行测试，看能否找到客户问题的原因。FB58调试面板内跟SP_INT相关的功能只有Commissioning，所以对其进行测试，见图4、5。

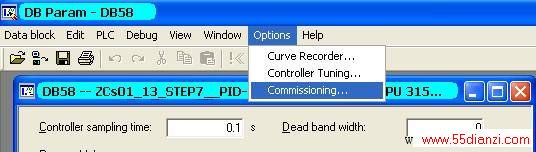

图4：调出FB58背景块的Commissioning窗口

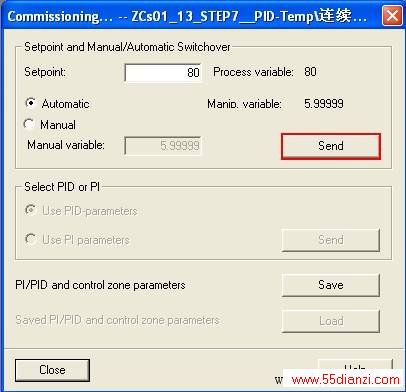

图5：通过Commissioning窗口给FB58背景块分配参数
分配参数后检查FB58的离线数据块，但是离线DB的实际值没有改变。客户说用向导自整定后出现这问题，按手册的描述，自整定是不会改变离线项目实际值的，是不是客户中间出现了什么错误操作。我重新进行一次自整定测试该问题步骤见图6、7、8、9、10、11。

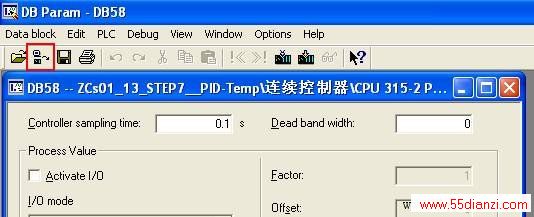

图6：打开背景块，点在线按钮

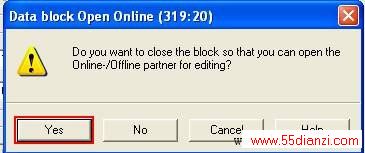

图7：点Yes进入在线DB块

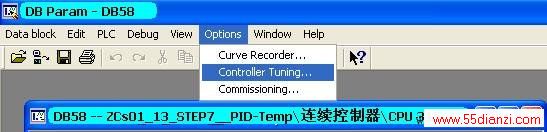

图8：启动自整定

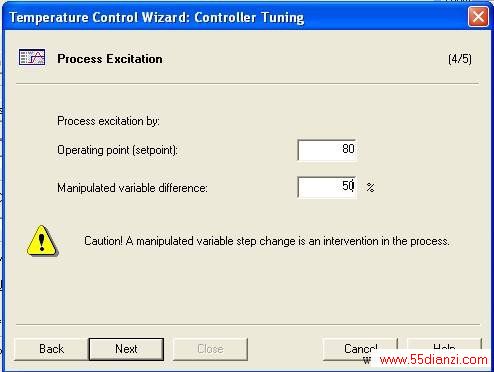

图9：使用设定值阶跃变化，通过逼近工作点来实现整定
图10：完成自整定，关闭向导

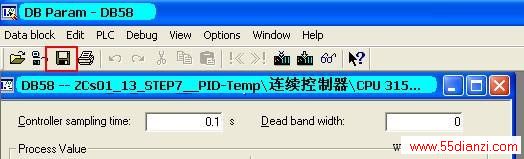

图11：保存参数，关闭DB块，退出编辑器
退出编辑器后发现，离线DB块的初始值变化了，变成了设定的工作点，见图：12。难道FB58真有这样的功能，重新仔细查阅手册，里面并没有关于此功能的描述，我重新做了一遍实验，结果依旧如此。如果FB58有这样的功能，手册里面至少应该提到呀，中英文手册没提，肯定是我那个地方没留意。为了跟此次实验作对照我将DB块初始化后重新使用变量表进行一次使用设定值阶跃变化，通过逼近工作点来实现整定。见图13、14。
图12：通过向导自整定后离线DB块的实际值被改变

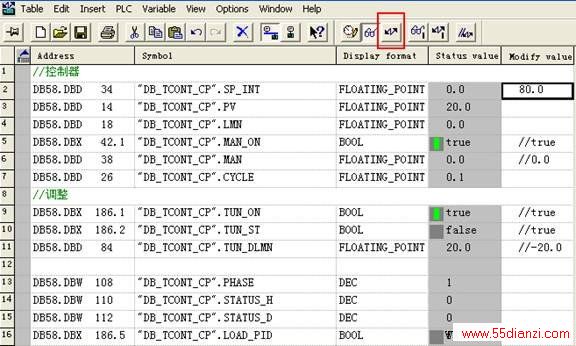

图13：使能TUN_ON后给定设定值，启动自整定

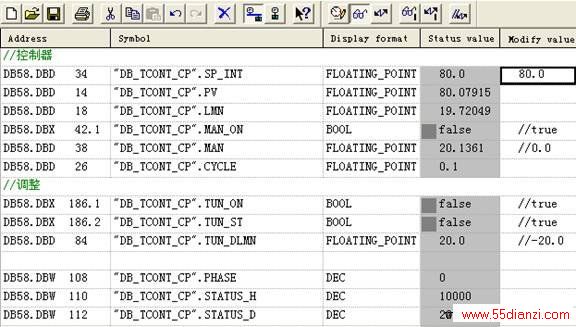

图14：自整定完成，系统自动投入自动
自整定完成后，我打开背景块查看离线初始值，初始值并没有改变结果见图15。
图15：通过状态表自整定后离线DB块的实际值被改变
对比两次实验结果可以看出，自整定不会改变离线DB块的实际值，离线实际值的改变跟自整定没有关系。离线实际值的改变发生在图10、图11的步骤中，位了确定具体的原因我做了实验对照。
初始化DB块后，下载，在线，通过变量表修改SP_INT，然后关闭DB块。见图16、17。

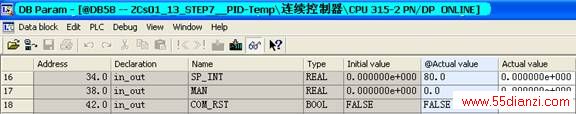

图16：更改背景块的在线实际值

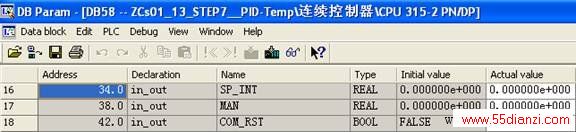

图17：离线实际值未被改变
2〉初始化DB块后，下载，在线，通过变量表修改SP_INT，保存DB块，然后关闭DB块。见图18、19、20。
图18：更改背景块的在线实际值
